35KV高压电缆分接箱安装使用说明书

添加时间：2016-4-23 15:23:40 作者：上海输配电气集团有限公司

加工定制:是 类型:高压电缆分接箱

外壳材质:铁壳，不锈钢 额定电压:35（KV）

额定电流:20（KA） 短路关合电流:50（KA）

产品认证:CQC     适用范围:高压电网系统

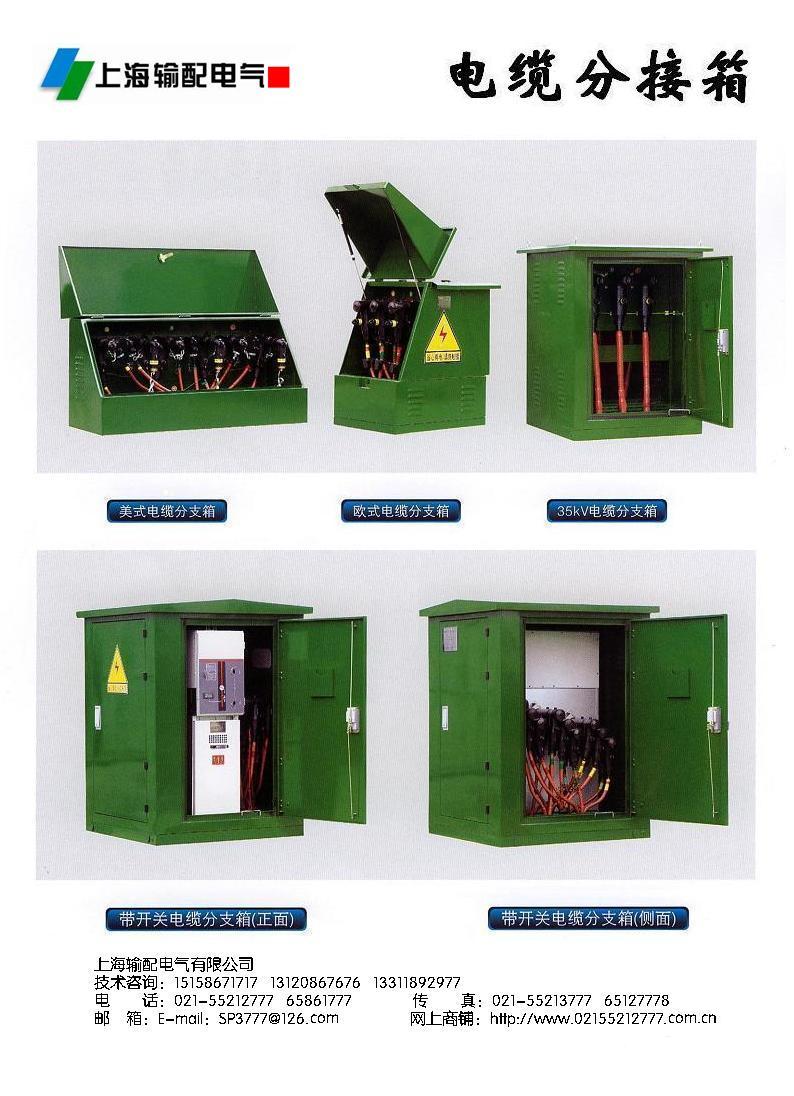

DFW-35/630 35KV高压电缆分接箱

● 小巧美观

● 性能稳定

产品概述

    35KV高压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、熔断器组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。

    主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。电缆接插器件品种多样，规格齐全，配成系列：额定电流：630A；额定电压：35kV等级。

   正常使用条件:

● 环境温度：-10℃-+40℃;

● 环境湿度：日平均相对湿度95%及以下，月平均相对湿度90%及以下;

● 开柜安装场所的最大海拔高度：1000米；

● 地震强烈不超过8度;

● 无严重污染、化学腐蚀及剧烈振动。

   特殊使用条件:

● 在超过GB3906规定的正常的环境条件下使用或有其它特殊要求时，请在订货时说明。

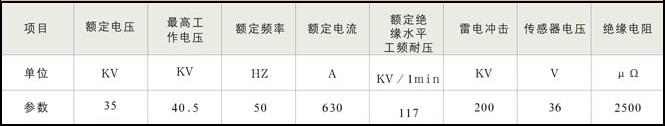

技术参数:

功能特点:

1、户外型（并可户内型）、全密封结构，“五防”安全、免维护，可靠的人身安全保障。

2、高压带电显示环保型户外电缆分支箱，简化城市电缆网络系统，，节省投资。

3、户外型、防尘、防潮、抗洪水、耐腐蚀，环境适应性强，组合灵活，从一路进线出线到多路，能满足各种接线要求。

4、体积小、结构紧凑、外型美观大方，安装简单、运行方式转换方便、保护整定灵活。且有带电显示器，可带短路指示器，可带避雷器。

5、占地小、高度低、外型美观，能与周围环境协调一致，接线方案灵活多样，安装操作极为方便。

6、可以通过负荷开关与电缆接头的任意组合，接线灵活，满足多种接线要求，提高了线路运行、维护和检修时的灵活性减少线路停电时间，提高供电可靠性。能代替部分环网柜或开闭所，减少系统综合造价。
