推荐使用上海输配电气生产的35KV充气柜

添加时间：2016-4-23 15:01:40 作者：上海输配电气集团有限公司

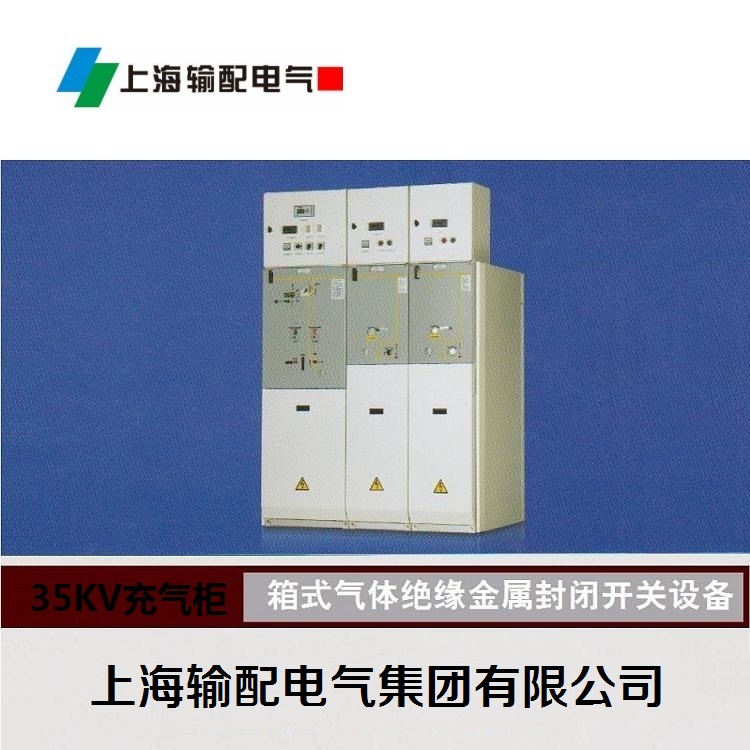

XGL-35/40.5KV(33/36KV)系列充气柜简介

1、产品特点

充气柜气箱采用高品质3mm厚的不锈钢外壳。

不锈钢板材由激光切割成形，经过世界先进的焊接机械手焊接而成，保证气箱的密闭性。

气箱内充SF6气体，并经过同步抽真空检漏；负荷开关、接地开关、熔断器绝缘筒等开关活动部件及母线均密封在不锈钢气箱内，充气壳体的防护等级达到IP67，气箱装有防爆膜片，当开关内部超过一定压力时，能从下部防爆口排出，能有效防止对人、电缆及变电站内其余开关设备的损害。

具体特点：

●不受环境影响，抗凝露、凝霜、盐雾、污秽、抗腐蚀、耐紫外线及化学物质等；

●所有高压带电部位及开关元件全部密封在充有SF6气体的不锈钢箱体内，结构紧凑，体积小，重量轻，全绝缘；

●模块化设计，有不同模块组合实现各种主接线，形成回路开关系统；

●采用硅橡胶连接器，实现高压部件的插接与柜体的任意扩展；

●全屏蔽电缆进出线；

●可配用真空断路器柜；

●可配用高压监视元件、综合数字式继电器；

●可配高压计量柜；

●可加装遥控和监控单元；

●可加装过流继电保护装置；

●防洪能力强，长寿命，免维护，降低运行成本；

●满足配网自动化升级要求。

2、符合标准

国际标准:IEC60265，IEC60298，IEC60420，IEC60694，IEC60056，DIN47636

国家标准：GB/T11022-1999、GB3906-2006、GB3804-2004、GB16926-2009、

GB/T11023-1999、GB1984-2003、GB1985-2004、DL/T404-2007

3、应用领域

XGL-40.5KV系列充气柜具有结构紧凑、全封闭、全绝缘、长寿命、免维护、占用空间小、安全可靠、不受工作环境影响等优点，广泛应用于工业及民用电缆环网及供电末端。 特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、小区、高层建筑、高速公路、地铁、隧道等领域。

4、正常使用条件

海拔高度：≤4500m及以下

环境温度：-35℃~+40℃

相对湿度：日平均值≤95％，月平均值≤90％

抗震能力：8度，地面水平加速度≤0.4g，地面垂直加速度≤0.2g

无剧烈震动和冲击以及有火灾、爆炸危险的场所

 5、电气性能参数表（见：表一）

（表一）

序号	项目	单位	组合电器	负荷开关	接地开关
1	额定电压	KV	40.5	40.5	40.5
2	额定电流	A	63	630,1250	--
3	额定频率	HZ	50	50	50
4	额定短路开断电流	KA	20KA;31.5KA	--	--
5	额定短路关合电流	KA	--	50	50
6	额定峰值耐受电流	KA	--	50	50
7	额定短时耐受电流/持续时间	KA	--	20/3	20/3
8	额定转移（交接）电流	A	1200	--	--
9	额定有功负载开断电流	A	630	630,1250	--
10	额定闭环开断电流	A	630	630,1250	--
11	额定电缆充电电流	A	21	21	--
12	二次回路操作额定电压	V	AC/DC220	AC/DC220
13	1min工频耐受电压（有效值）对地，相间，真空断口/隔离断口	KV	95/115
14	全波雷电冲击耐受电压（峰值）对地，相间，真空断口/隔离断口	KV	185/215
15	主回路电阻	μΩ	≤80（组合电器除熔断器外）

6、技术方案、选型:

编号 产品名称／规格型号 可选配置

1 XGL－40.5－C／630A  负荷开关柜

2 XGL－40.5－F／630A  组合电器柜

3 XGL－40.5－V／630A  真空断路器柜

4 XGL－40.5－V／1250A  真空断路器柜

5 XGL－40.5－V／1600A  真空断路器柜

6 XGL－40.5－V／2000A  真空断路器柜

7 XGL－40.5－V／2500A真空断路器柜

8 XGL－40.5－IL   母联开关柜

9 XGL－40.5－IR   母联开关柜

10 XGL－40.5－RB  母线升高开关柜

11  XGL－40.5－RCL 电缆进线柜

12 XGL－40.5－RCR 电缆进线柜

13 XGL－40.5－CC

14 XGL－40.5－CV

15 XGL－40.5－CCV

16 XGL－40.5－RBC

17 XGL－40.5－RBF

18 XGL－40.5－RBV

19 XGL－40.5－CCC

20 XGL－40.5－CCF

7、询价须知:

询价产品名称:                ,型号规格:               ,订购数量:

产品使用在√:□户内;□户外,产品使用在√:□国内;□国外。产品使用场地海拔:      m;

询价单位：

详细地址：

联 系 人：                手机：

联系电话：

联系传真：

网    址：

邮    箱：E-mail：

欲想产品询价,快速予以答复并报价，请发至邮箱：E-mail：sp3777@126.com, 或传真:021-23027720或QQ:365681808,171353535
