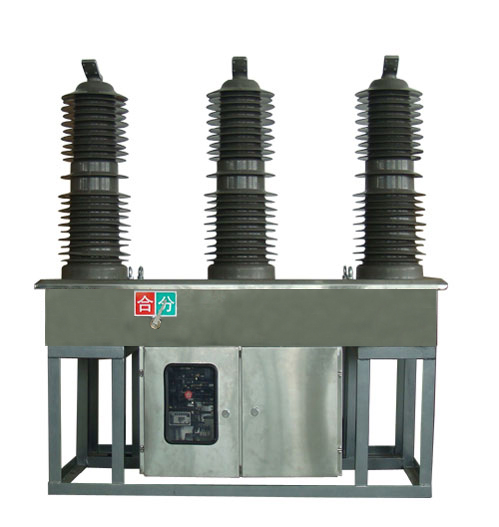

ZW32-40.5型户外高压真空断路器

添加时间：2024-8-3 14:56:06 作者：上海输配电气集团有限公司

概述

ZW32-40.5型户外高压真空断路器设计的一体式固封极柱和高可靠性的操作机构。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

极高的可靠性

在整个寿命期间完全免维护

具有高机械寿命和电寿命

整机体积小，重量轻，便于安装

使用条件

周围空气温度：-30℃～+60℃；

海拔高度：不超过3000米；

风速不超过34m/s；

来自开关设备和控制设备外部的振动或地动是可以忽略的；

污秽等级：Ⅳ级；

储存温度-40℃～+85℃。

技术参数

断路器的主要技术参数

序 号	项        目	单 位	数      值
1	额定电压	kV	40.5
2	额定电流	A	1250/1600
3	额定频率	Hz	50或60
4	工频耐压1min（湿）（干） 相间、对地/断口	kV	80 95/95
5	雷电冲击耐受电流（峰值） 相间、对地/断口	kV	185
6	额定短路开断电流	kA	25/31.5
7	额定短路关合电流（峰值）	kA	63/80
8	额定峰值耐受电流	kA	63/80
9	4S短时耐受电流	kA	25/31.5
10	额定操作循环		分－0.1s－合分－3s－合分-6s合分-60s恢复
11	额定短路电流开断次数	次	30
12	机械寿命	次	10000
13	机构控制电压	V	AC/DC220
14	二次回路1min工频耐压	KV	2

断路器的主要机械参数

序 号,	参数名称	单 位	数  据
1	触头开距	mm	16±1
2	触头超行程	mm	4±0.5
3	分闸速度	m/s	1.4-1.8
4	合闸速度	m/s	0.4-0.8
5	触头合闸弹跳时间	ms	≤5
6	相间中心距离	mm	600±2
7	三相分合闸不同期性	ms	≤2
8	各相导电回路电阻	μΩ	＜80
9	合闸时间	ms	25～45
10	分闸时间	ms	20～45
11	重量	Kg	约450

断路器结构及工作原理

ZW32-40.5型户外高压真空断路器主要由集成固封极柱、电流互感器、操动机构及箱体组成。该型号断路器为小型化设计，外壳采用优质不锈钢箱体。电流互感器可根据用户需要选择。
ZW32-40.5型户外高压真空断路器与配套的智能控制组合。可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。

订货须知事项：
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
