ZW43高压真空断路器

添加时间：2024-8-3 14:56:59 作者：上海输配电气集团有限公司

产品型号：

ZW43-12/630-12.5 ZW43-12/630-20  ZW43-12/1250-25 ZW43-12/T630-12.5 ZW43-12/T630-20  ZW43-12/T1250-25      ZW43-12G/630-12.5       ZW43-12G/630-20

ZW43-12G/1250-25

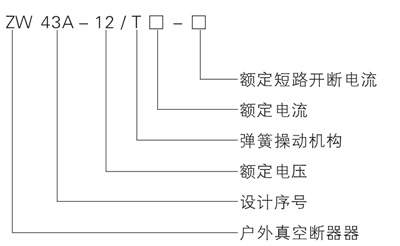

型号及含义：

产品概述：

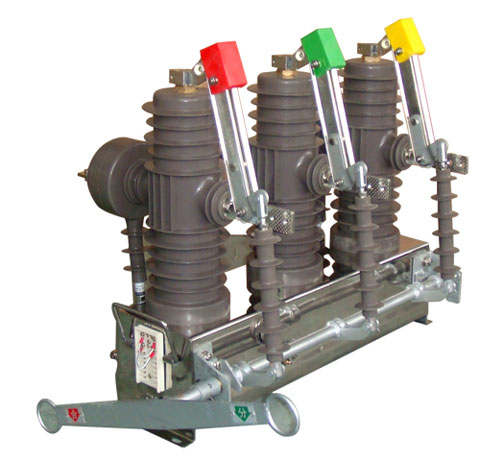

ZW43-12F柱式真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。 ZW32-24,ZW32-24G户外高压真空断路器 ZW32-24/630－20型户外高压真空柱上干式断路器（以下简称断路器），是额定电压24KV、50HZ交流三相高压配电网中的控制保护设备。主要用于断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。 本断路器采用立柱型、干式结构，绝缘可靠，电寿命长、免维护，特别适用于频繁操作场所的要求。更宜于检修、维护能力不强的农村电网时安装使用。 符合《GB1984交流高压断路器》、《GB1985交流高隔离开关和接地开关》、 DL/T402、DL/T4.3以及企业标准OHX.520.701的要求。



主要技术参数：

1 额定电压12KV

2 额定频率50 Hz

3 额定电流630 A

4 额定短路开断电流20KA

5 额定峰值耐受电流(峰值) 50KA

6 额定短时耐用受电流20 KA

7 额定短路关合电流(峰值) 50 KA

8 机械寿命10000time

9 额定短路开断电流开断次数30time

10 工频耐压(1min)：(湿) (干)相间、对地/断口30/42/48 KV

11 雷电冲击耐受用电流(峰值)相间、对地/断口75/85 KV

12 二次回路1min工频耐压2KV



序号 项目 参数：

1 触头开距 9±1 mm

2 触头超行程2±0.5 mm

3 分闸速度1.0±0.2 m/s

4 合闸速度 0.6±0.2 m/s

5 触头合闸弹跳时间≤2 ms

6 相间中心距离340±1.5 mm

7 三相分合闸不同期性≤2 ms



操作：
1.断路器经一新的小型化设计，采用全封闭结构，独特的灭弧室封装技术，密封性能好，有助于提高防潮、防凝露性能，适用于高温、潮湿地区使用。

2.断路器开断性能稳定可靠，具有无燃烧，安全、免维护、体积小、重量轻、使用寿命长等特点。
3.断路器可装设二相CT，输出二相电流供职能控制进行信息分析，实现过流保护功能。
4.断路器内装有合闸涌流消除装置（复合控制器），不但能避免涌流引起的误动作，而且正常工作时果电流脱扣器

线圈不带电，从而小车了脱扣器抖动可能引起的误动作。
5.断路器也可配置智能开关控制器，设有三段式电流保护，零序保护，重合闸、速断保护等多种保护功能，它支持

多种通讯协议，允许选用多种通讯方式构成通讯网，即可对开关进行本地手动或遥控操作，也可通过通讯网实现远

方遥控，如配用相应的重合器或分段器控制装置，可作为重合器或分段器使用。
6.操动机构密封在开关箱体内部，可以有效地避免开关因长期户外环境下面引起的机构锈蚀。
7.操动机构新颖、简单、运行可靠、体积小，机械寿命可达1万次。

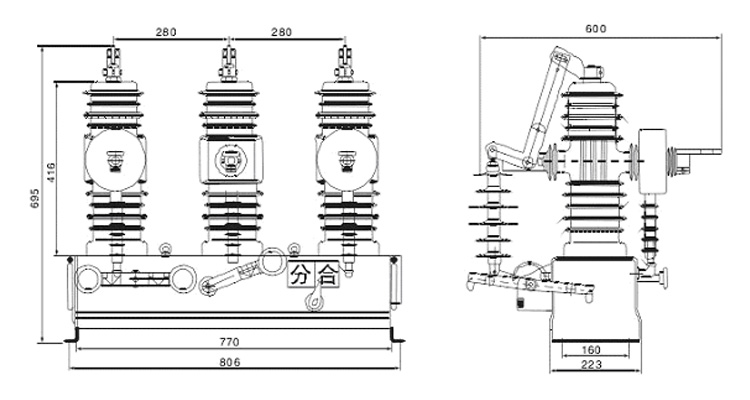

外形及安装尺寸

订货须知事项：
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
