ZW8-12 /M永磁高压真空断路器

添加时间：2024-8-3 15:00:37 作者：上海输配电气集团有限公司

产品型号：
ZW8-12M/630-12.5  ZW8-12M/630-20  ZW8-12M/T630-12.5  ZW8-12M/T630-20 ZW8-12G/630-12.5 ZW8-12G/630-20  ZW8-12G/T630-12.5 ZW8-12G/T630-20 ZW8-12/1250-20  ZW8-12/1250-25  ZW8-12G/1250-20  ZW8-12G/1250-25 ZW8-12M/630-20     ZW8-12P/630-20

产品概述：
ZW8型永磁高压真空断路器ZW8-12M/630-20(以下简称断路器)是三相交流50Hz，适用于额定电压为7.2～12kV的户外高压开关设备。断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。断路器具有多次开断和快速重合闸的能力。

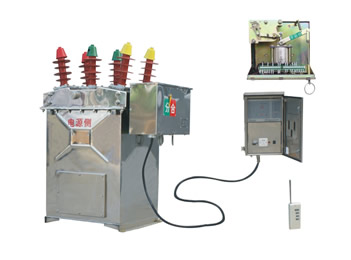

  ZW8型永磁高压真空断路器ZW8-12M/630-20是我公司自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
断路器采用永磁操动机构，断路器机械寿命为3万次,3万次之内无需检修、调整，实现了高可靠，长寿命。

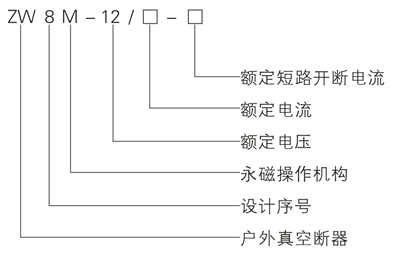

型号及含义：

产品主要特性：
环氧树脂固体绝缘、无油、无SF6、对环境无危害
真空开断、纵向磁场灭弧、稳定可靠
进口户外专用型环氧树脂，耐紫外线、防闪络，不易老化
永磁操作机构，免维护，可长期可靠工作
双稳态永磁机构，不会退磁，可永久使用
机械寿命可达到20000次以上
结构紧凑、体积小、重量轻，便于安装和运输
箱体经过特殊处理，无锈蚀，可保持外形持久美观(可选用不锈钢箱体)
采用高智能型微机控制器，提供多种功能，可满足用户的各种要求
可配FTU实现远方控制、监视以及实现SCADA功能

应用与特点：
ZW8-12户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。
ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。

使用环境条件：
环境温度：上限+40t下限-30。C
海拔高度：《1000m
风压：≤700Pa（相当风速34m／s）
空气污秽程度：III级
无经常性剧烈震动

组成结构：
1）整体结构为三相共箱式
2）真空灭弧室
3）弹簧操动机构
4）绝缘系统
5）导电回路
6）箱盖、箱体
7）密封件

产品特点：
1）根据用户需要可安装50／5，100／5，200／5，400／5，630／5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘
2）内置多抽头电流互感器可作为过电流保护之用
3）采用双绕组电流互感器可作为保护和计量用
4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥” （遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。
5）可加装隔离开关

订货须知：
订货时用户需提供下列技术资料：
1）断路器型号、名称、数量。
2）额定电流，额定短路操作电流。
3）操作方式、操作电压。
4）配备电流互感器电流比。
5）使用场合。

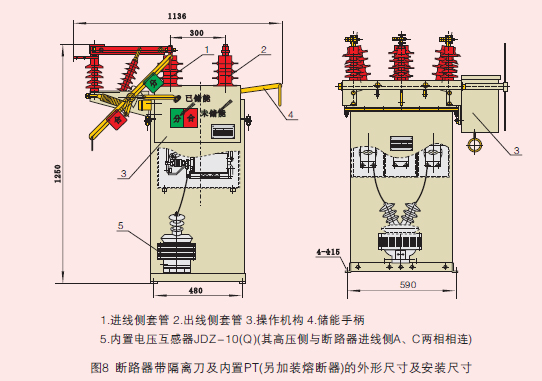

外形及安装尺寸

使用环境条件：
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
