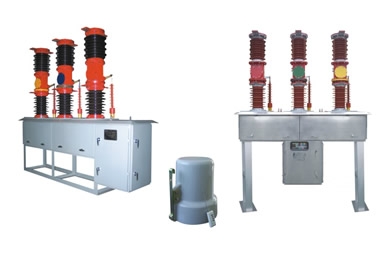

ZW7C-40.5型户外交流高压真空断路器

添加时间：2024-8-3 15:03:25 作者：上海输配电气集团有限公司

一、产品概述：

        ZW7C-40.5智能断路器系列自动分段器一种与电源测前级开关配合，在线路失压或无电源的情况的下自动分闸，能够记忆故障线路，故障电流出出的次数，并完成整定的次数后在无电压或无电源的情况自动分闸的开关设备，它能够按照预定的开断顺序在交流线路中自动进行开断和和闸操作，并在其后自动复位或闭锁的高压开关设备。
        它具有过载及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合）该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。ZW7C-40.5系列户外交流高压真空断路器是公司引进国内，外先进技术，根据我国电网实际情况所开发生产的、新型高品质的断路器。该产品具有设计合理、成套性强、外形新颖、安全可靠、维护简便、电寿命长等优点，是35KV户外多油断路器更新换代的理想设备，达到了九十年代的国际水平。
        ZW7C-40.5型户外交流高压真空断路器符合下列标准：国家标准 GB1984-1989 国家标准 IEC56

        ZW7C-40.5型户外交流高压真空断路是电力线路的控制保护设备，用于交流50Hz的三相电力系统中，作为分全负荷电流、过载电流及短路电流之用。

二、使用环境
1、周围空气温度＋40℃～-30℃(严寒地区-40℃)；
2、海拔不超过1000、2500mm；
3、风压不超过700Pa(相当于风速34m/s)；
4、空气污秽程度IV级；
5、无火灾、爆炸危险、化学腐蚀及剧烈振动的场所。

三、主要技术参数

项目			单位	参数
额定电压			KV	40.5
额定电流			A	1600	2000
额定短路开断电流			KA	25	31.5
额定短路关合电流（峰值）				63	80
额定适时耐受（热稳定）电流				25	31.5
额定峰值耐受（动稳定）				63	80
额定短路持续时间			S	4
额定绝缘水平	1min工频耐受电压	湿式	KV	95
		干式		80
	雷电冲击耐受电压（峰值）			185
额定操作顺序				分-0.3s-合分-180s-合分
额定短路开断电流开断次数			次	20
全开断时间（配弹簧操动机构）			ms	≤80
机构寿命			次	10000
额定操作电压			V	≌220
触头开距			mm	20+3.0-2.0
触头超程			mm	5±1
弹跳时间			ms	≤5
每相回路直流电阻			μΩ	≤120
断路器外形尺寸（长×高×宽）			mm	2335×2275×500
断路器带机构总质量			kg	1100

四、机电特性参数
每相回路电阻不包括电流互感器，即如图一所示，测量1、16之间的回路电阻

五、结构与特点
    ZW7C-40.5系列户外交流高压真空断路器是参照国内、外先进技术新近联合开发研制的，产品具有结构设计新颖，方案组合合理、操作灵活方便、机构寿命长等特点，选用新型绝缘材料组成的绝缘结构，密封性好、抗老化、耐高压、不燃烧、无爆炸危险。本产品维护检修量少，可靠性高，配有高精度、高性能的电流互感器，成套性强，可减少与占地面积和投资。总体结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷瓶。三相联动部分和电流互感器以及操动机构均装在一个防水型机构箱内，灭弧室动端通过拐臂、绝缘拉杆与机构的输出轴相联。
    ZW7C-40.5系列户外交流高压真空断路器主要由真空灭弧室、电流互感器、传动机构及操动机构组成。

灭弧室装配
    真空灭弧室是产品的主要部件，为更好地适应户外产品的需要，本产品的灭弧室是根据户外运行和其结构特点重新设计的。
    真空灭弧室装在上瓷瓶内，在灭弧室与瓷瓶之间采用新型的绝缘材料填充，以克服凝露现象，从而避免了充气及充油带来的一系列问题。在中间铝支架上开一圆孔，可以对灭弧室开距、超行程等进行测量调整。
