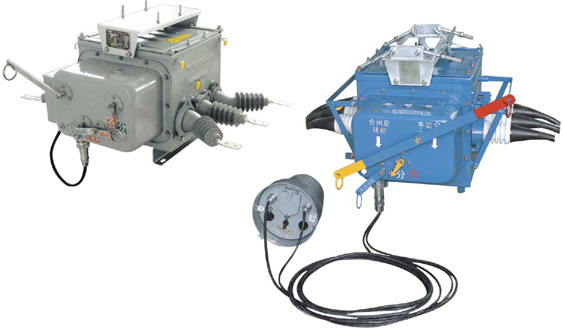

FZW28-12系列户外分界真空负荷开关

添加时间：2024-8-3 15:13:27 作者：上海输配电气集团有限公司

产品概述：
FZW28-12系列户外分界真空负荷开关适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。
适用于变电站、工矿企业及城、农网作保护城、农网自动化配电网络以及频繁操作的场所。
分界负荷开关由FZW28-12真空负荷开关和控制器两大部分组成，通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安的零序电流及相间 断路电流，可适宜不同中性点接地方式的配电系统。
FZW28-12真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。
本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。
本说明描述了柱上真空负荷开关的结构、功能和组装方法。 FZW28（A）-12F型户外分界真空负荷开关（VSP5-12开关本体与FDR-01控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。自动闭锁相间短路故障快速定位故障点自动切除单相接地故障

使用环境条件：

1） 周围空气温度上限不超过40℃，不限不超过-45℃；
2） 风速不大于35m/s；
3） 海拔不高于1000m，地震烈度不超过8度；
4） 环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%；
5） 覆冰厚度不超过10mm；
6） 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；
7） 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。FZW28（A）-12F型户外分界真空负荷开关

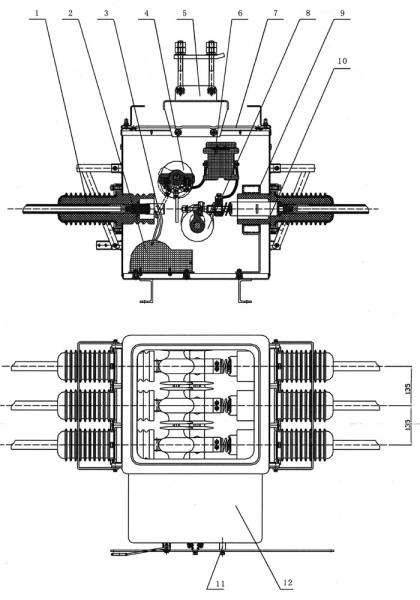

尺寸安装图

1 隔离端瓷套电缆组装 2 电压互感器  3 隔离端口 4 隔离端口操作绝缘轴  5 起吊装置

6 零序电流互感器  7 壳体  8真空灭弧室端操作绝缘轴   9 电流互感器

10 灭弧室端瓷套电缆组装 11 操作手柄 12 操作机构

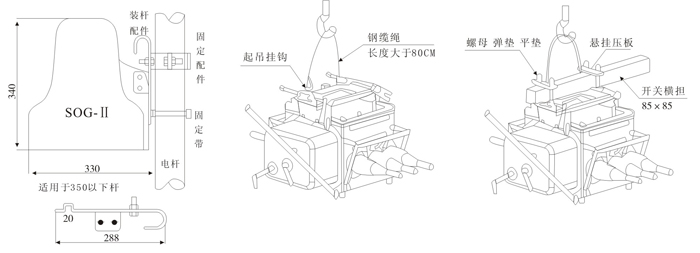

控制装置安装示意图

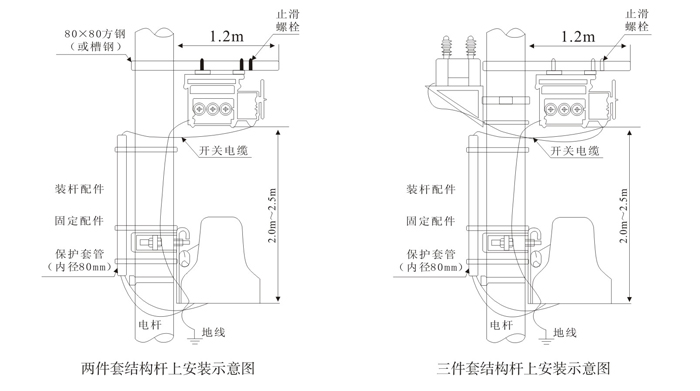

开关本体安装示意图

订货须知：
订货时请在合同上注明：
1.产品型号及名称。
2.机构类型（手动或电动）
3.如电动机构请分别注明合，分闸线圈及储能电机的额定电压（AC220V DC220V DC110V）
4.如需要互感器过流保护装置，请注明互感器电流比。
