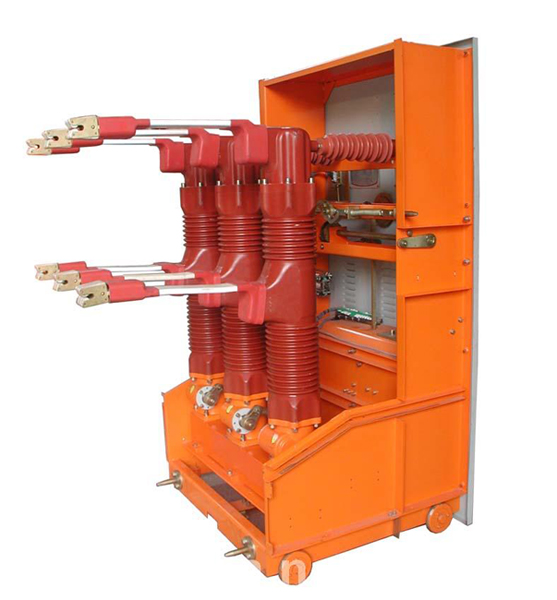

LN2-40.5户内高压六氟化硫断路器

添加时间：2024-8-3 15:20:20 作者：上海输配电气集团有限公司

一、概述:
LN2-40.5型户内高压SF6断路器是交流50Hz三相系统中的户内装置，可供工矿企业、发电厂、变电站（所）作保护和控制之用。并可用于频繁操作的场所，也可作为联络断路器和切合电容器组断路器。

LN2-40.5型配用CT10、17、19或连体型弹簧操动机构。LN2-40.5型SF6断路器可配GBC-40.5、JYN1-40.5、XGN17-40.5开关柜，也可配KYN61-40.5、 KYN10-40.5金属封闭移开式高压开关柜。本产品符合LN2-40.5型断路器符合GB1984《交流高压断路器》国家标准、JB/T9694《六氟化硫断路器通用技术条件》和IEC有关标准的规定。

二、使用环境条件:
环境温度: 最低-25℃ 最高+40℃
海拔高度: 不大于 2000 m
地震烈度: 不大于8度
相对湿度: 日平均不大于95%，月平均不大于90%。
无火灾.爆炸危险.无腐蚀性气体及剧烈震动场所。

三、断路器主要技术参数∶
断路器主要技术参数见下表1:
序号 名 称 单 位 参 数
1 额定电压 kV 40.5
2 额 定 频 率 Hz 50
3 额 定 电 流 A 1600
4 额定短路开断电流 kA 25
5 额定短路关合电流(峰值) 63
6 额定短时耐受电流(4S) 25
7 额定峰值耐受电流 63
8 额定电容器组开断电流 A 800
9 开断小电感电流 0.5～15
10 额定操作顺序 O-0.3s-CO-180s-CO
11 合闸时间 ms ≤ 150
12 分闸时间 ms ≤ 60
13 绝缘水平 额定雷电冲击耐压 kV 185
1 min工频耐压 95
14 额定短路电流开断次数 次 8
15 机 械 寿 命 6000
16 额定电流开断次数 2000
17 额定失步开断电流 6.3
18 SF6额定气压(20℃表压) 0.65
19 报警压力(20℃时) 0.62
20 闭锁压力(20℃时) 0.59
21 年漏气率 ≤ 1%
22 水分含量 ppm ≤ 150
23 六氟化硫气体重量 kg 约2.5
24 断路器总重量 约135
25 外形尺寸（宽*深*高）（相距300） mm 1192*903*1640（配KYN61-40.5）
（相距360） mm 1090*1397*1863（配KYN10-40.5）
（相距460） mm 1212*1350*1800（配JYN1-40.5）

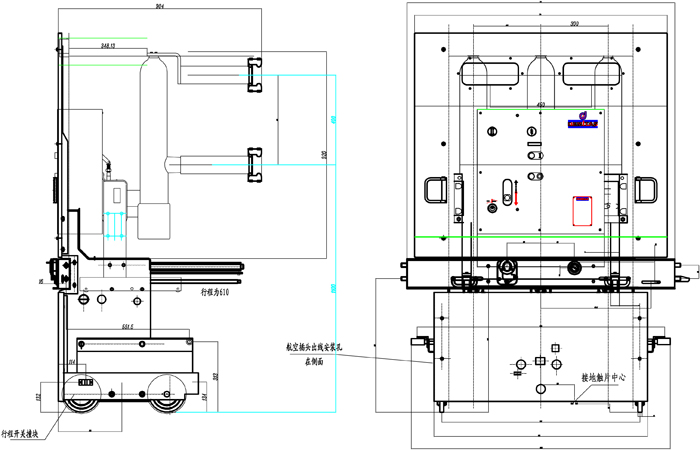

四 、产品尺寸结构
