XRNP电压互感器保护用高压限流熔断器

添加时间：2024-8-3 16:02:20 作者：上海输配电气集团有限公司

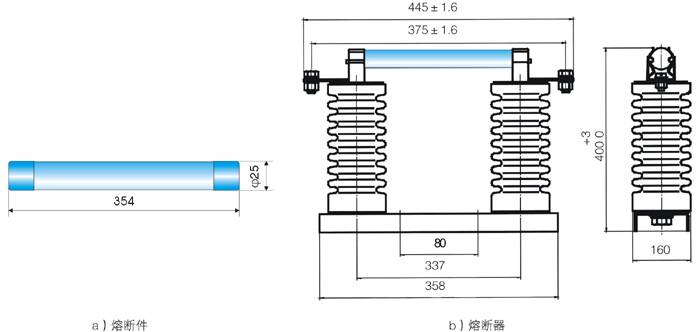

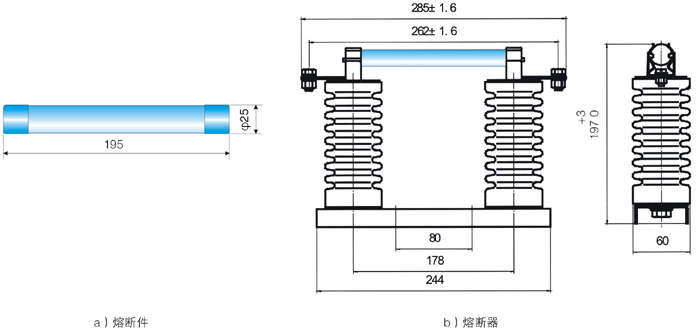

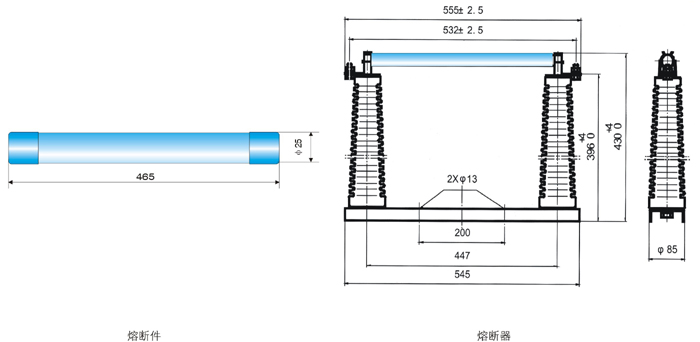

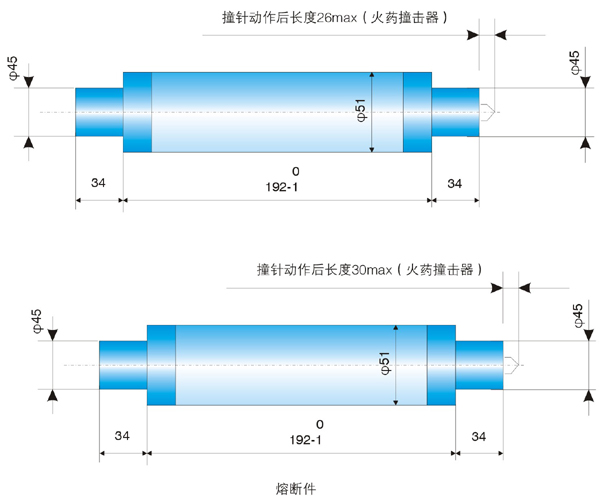

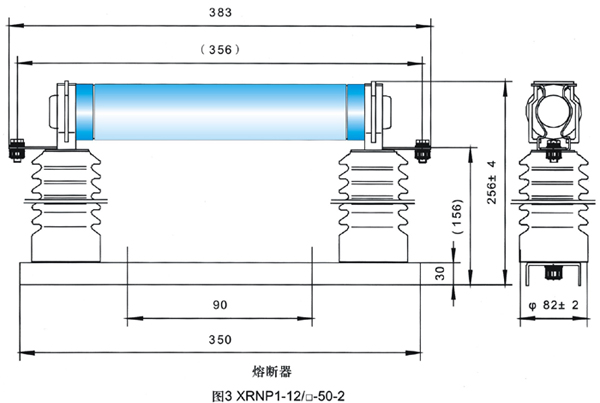

□本产品使用于户内交流50Hz，额定电压3.6-40.KV系统作为电压互感器的过载及短路保护之用。 ◆型号说明 Type instruction 基本参数 Basic parameters 熔断器的基本参数如表1 See chart for the fuse of basic parameters 表1 型号 Type 额定电压（KV） Rated Voltage(KV) 额定电流（A） Rated current(A) 额定最大开断电流（KA） Rated brake current(KA) 外形尺寸 XRNPl-□／□-□-1 7.2(3.6)12 0.2、0.3、0.5、1、2、3.15 50 见图1 XRNPl-□／□-□-1 24 0.2、 0.3、0.5、1、2、3.15 50 见图2 XRNPl-□／□-□-2 12 2、3.15 50 见图3 XRNP6-□／□-□-1 40.5 0.2、0.3、0.5、1、2、3.15 31.5 见图4(Φ25) XRNP6-□／□-□-3 0.2、0.3、0.5、1、2、3.15 4、5 见图5(Φ30) XRNP6-□／□-□-4 0.2、0.5、1、2、3.15、5、6.3 见图6(Φ41) 注：其中7.2KV、12KV(Φ25管径)有三种非标准接线形式见图7 图1 XRNPl-12／□-50-1 图2 XRNPl-24／□-50-1 03
