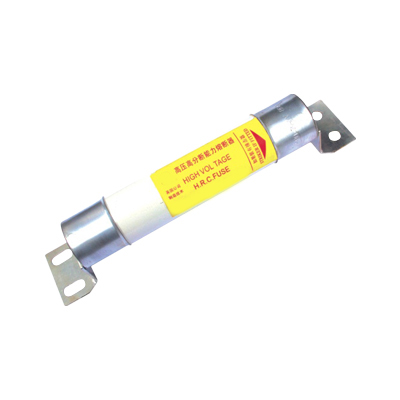

XRNM1电动机保护用高压限流熔断器

添加时间：2024-8-3 16:03:40 作者：上海输配电气集团有限公司

□本产品适用于户内外地人50Hz，额定电E3.6KV系统及7.2KV 12Kv的系统，可与其它保护电器(开关、真空断路器等)配合使用，作为 高压电动机及其它电力设备的过载或短路等的保护元件。

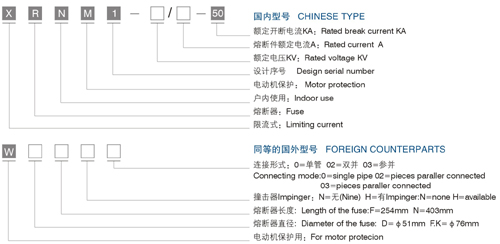

◆型号说明 Type instruction

◆基本参数 Basic parameters

国内型号 Foreign TYPE 额定电压(KV) Rated voltage KV 额定开断电流KA Rated break current KA 熔断器额定电流A Rated current of the fuse (A) 熔体额定电流 (A)  Rated current of the fuse link (A) 主要尺寸 Major dimensions A B C D XRNM1-3.6 WDF.0 3.6 50 125 63，100，125 337  (390) 254  (312) 305  (340) 51 WFF.0 200 125，160，200 76 WKF.0 400 250，315，355，400 XRNM1-7.2 WFF.0 7.2 160 25，31.5，40，50，63, 80，100，125，160 486 (500) 403  (461) 454  (150) 76 WKN.0 12 315 200，224，250，315

注：1．以上是单管额定参数，可根据用户需要采用固定结构将熔断器并联，以得到高的额定电流值。 Note：1．The aboveid rated parameters for single pipe,the fuses can be parallel connected by fixed structure to geta high rated current． 　　　2．Sizes in the bracket are for inserting fuses．
