CWB型系列穿墙套管（瓷套）

添加时间：2024-8-3 16:10:18 作者：上海输配电气集团有限公司

概述

高压穿墙套管（以下简称套管）适用于额定电压（10～35)kV， 频率（15～60）Hz的三相交流系统电站和变电所配电装置上 ，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。

使用环境条件
1)户内套管
环境温度不高于＋40℃，不低于-40℃
海拔不超过l000m

相对湿度月平均值不大于90％
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动

2)户外套管
环境温度不高于＋40℃，不低于-40℃；
海拔不超过l000m；
风速不大于34m/s
产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；
无经常性的剧烈振动
　
产品特点

套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。

用途及分类

    穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。
    穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
    当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。
    户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。
    穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

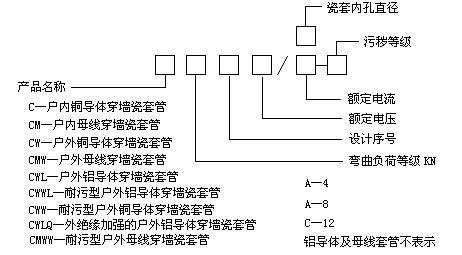

型号说明

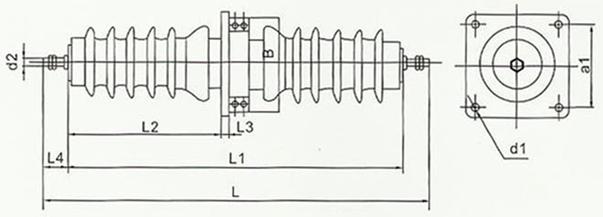

外形及安装尺寸

---

型号	额定电压KV	额定电流	5秒钟短时电流kA不小于	户外端公称爬电距离mm	工频电压kv不小于				BIL KV peak 不小于	弯曲破坏负荷kN不小于
					干耐受	湿耐受	击穿	可见电晕
CWB-35/400	35	400	7.2	595	110	80	176	25.8	195	7.5
CWB-35/600	35	600	12	595	110	80	176	25.8	195	7.5
CWB-35/1000	35	1000	20	595	110	80	176	25.8	195	7.5
CWB-35/1500	35	1500	30	595	110	80	176	25.8	195	7.5
CWWB-35/2000	35	2000	40	810	110	80	176	25.8	195	7.5



L	L1	L2	L3	L4	B	d1	d2	a1
920	815	372	16	50	225	4-Φ15	M14*1.5	200
920	815	372	16	50	225	4-Φ15	M20*1.5	200
940	815	378	16	50	225	4-Φ15	M30*2	200
940	815	378	16	60	225	4-Φ15	M39*3	200
955	815	433	20	70	250	4-Φ15	M45*3	200
