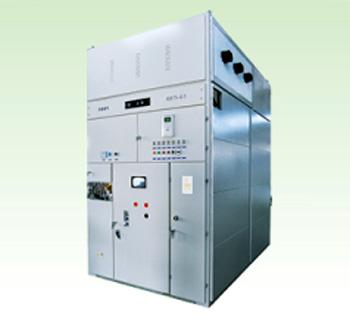

XGN17-40.5箱型高压金属封闭开关设备

添加时间：2024-8-3 16:26:03 作者：上海输配电气集团有限公司

概述
XGN17-40.5箱型高压金属封闭开关设备适用于三相交流50Hz，额定电压为40.5kV的户内电力系统中，作为发电厂、变电所等工矿企业配电室接收、分配电能之用，并对电路具有控制、保护和测量等功能，还可适用于具有频繁操作的电力线路中。

主要特点
        主开关选用ZN12-35型真空断路器，该开关采用西门子公司技术制造，Cu-Cr合金触头材料，加工生产工艺独特，开断电流能力强，截流值小，耐电腐蚀，电场分布均匀，由于断路器可靠性能高，可以大大减少停电检修时间和次数；

        此型号开关柜为金属封闭式结构，柜体框架为型钢焊接，封板和门为钢板弯制；柜内分断路器室、母线室、电缆室、仪表室、室与室之间均采用优质薄铜板隔开；

        断路器位于断路器室的中央，其传动由杆和操作机构连接，母线室在柜体的后下部，断电器室在柜体的前方上部，室内安装板可安装各种断电器；

        所装配的一次元件包括真空断路器、电流互感器、熔断器、隔离开关等均可选用大爬距产品；运行方案齐全，有母线及单母线带旁路母线运行方式，能实现不间断供电，可满足全工况运行的要求；

        该柜采用空气绝缘，其五防性能齐全，是当今固定式开关柜的柜型之一。

主要技术参数：

项目	单位	参数
额定电压	KV	40.5
额定频率	HZ	50
额定电流	A	1250、1600、2000
额定雷电冲击耐受电压	KV	185
额定短时工频耐受电压	KV	95
额定短路开断电流	KA	20、25、31.5
额定短路关合电流	KA	50、63、80
额定短时耐受电流	KA	20、25、31.5
额定峰值耐受电流	KA	50、63、80
额定短路持续时间	S	4
额定短路电流开断次数	次	20
机械寿命	次	10000
防护等级		Ip2x
外形尺寸（宽×深×高）	Mm	1818×2960（3860）×3650
