JN22-40.5/31.5型户内高压接地开关

添加时间：2024-8-3 14:35:26 作者：上海输配电气集团有限公司



产品简述及用途 ：
JN22-40.5/31.5型户内高压接地开关（以下简称接地开关）是由西安高压电器研究所研制开发的一种具有高技术参数性能的先进水平产品。适用于GB1985-89《交流高压隔离开关和接地开关》的规定，适用于40.5KV交流50Hz的电力系统中，可与KYN61-40.5型号及其他型号高压开关柜配套使用，亦可作为高压电器设备检修时接地保护用。

使用环境条件：
1）周围空气温度：上限+40℃，下限一般地区10℃，日温差15℃;
2）海拔高度为1000m及以下。
3）相对湿度：月平均值不大于90%，日平均值不大于95%。
4）地震烈度：不超过8度;
5）环境条件：无火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈震动的场所，污秽等级为Ⅱ级。

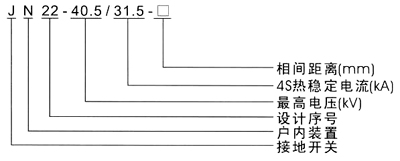

型号及含义：



主要技术参数

项目		单位	数据
最高电压		KV	40.5
热稳定电流		KA	31.5
热稳定电流时间		S	4
短路关合电流		KA	80
动稳定电流		KA	80
相间中心距		mm	280;  300;  350
额定绝缘水平	工频耐压	KV	相对地及相间	95
	雷电冲击耐压			185

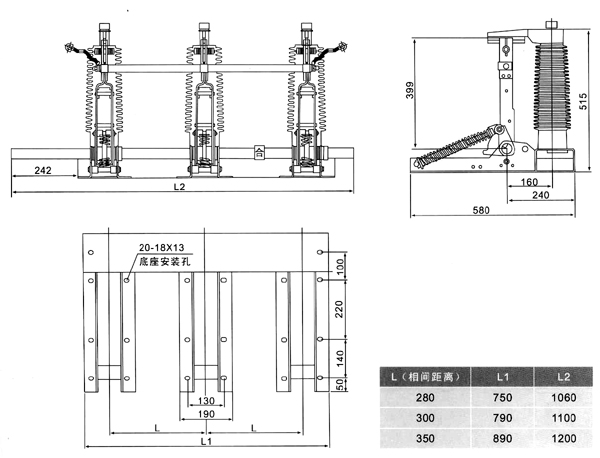

外型及安装尺寸图
