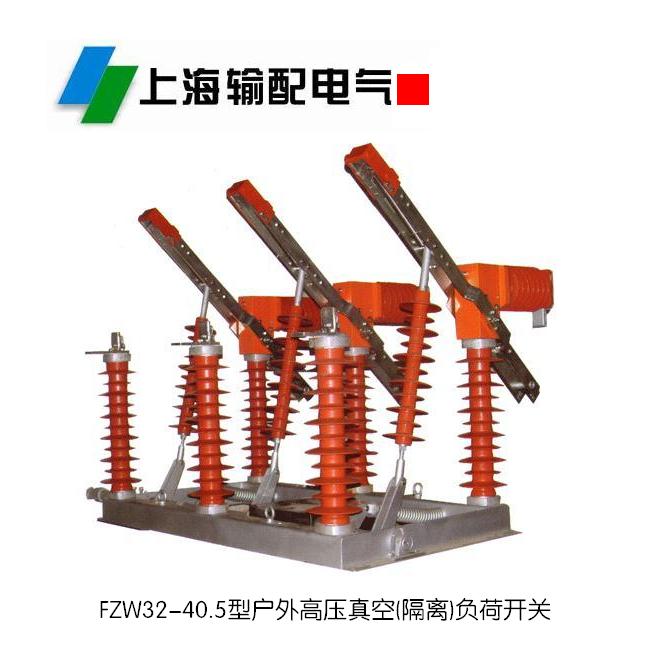

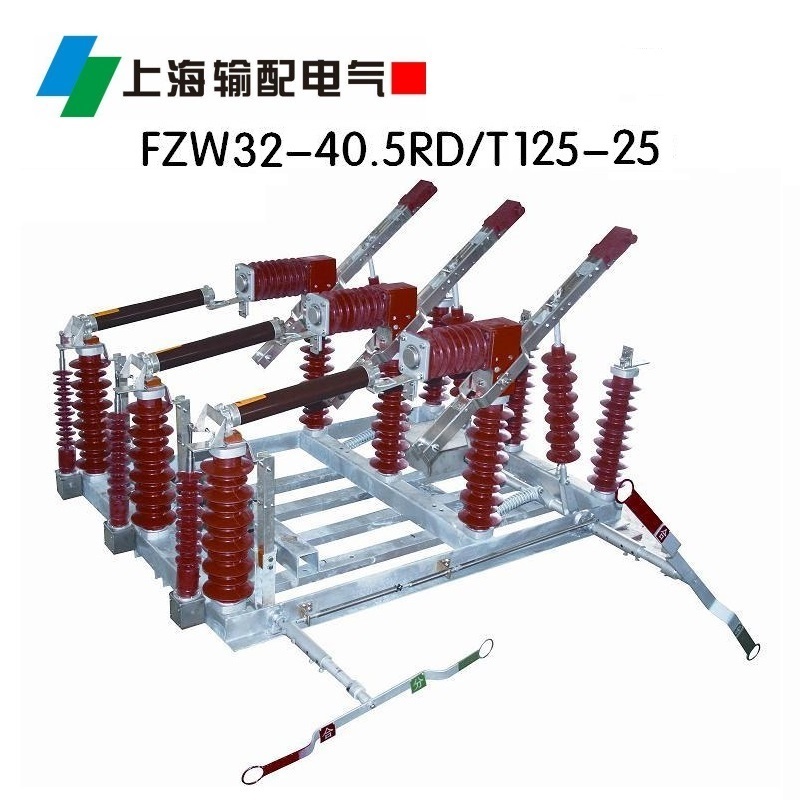

FZW32-40.5户外高压真空隔离负荷开关
添加时间：2024-8-3 14:00:42 作者：上海输配电气集团有限公司
1、概述
FZW32-40.5/T630(1250)-25型户外高压隔离真空负荷开关(以下简称负荷开关)是由公司研制开发、并由我公司生产的新一代高压电器产品，经严格的型式试验和长期试运行考核，各项技术性能指示达到GB3804和IE标准，适用于额定电压40.5KV、额定电流630A(1250A)、三相交流50Hz的供电网络中。
2、说明
a、采用真空灭弧、无爆炸危险、不须检修。
b、隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口。
c、机体的零部件全部采用不锈钢材料，底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳钢材料，确保了机体在户外环境下的正常运行。
d、安装方式以双杆式、电动操作为主，也可采用电动或远程遥控操作。
e、开断能力大、安全可靠、电寿命长、可频繁操作。
f、广泛适用于农网、城网、铁路等配电线路改造。
3、工作原理
负荷开关是由隔离刀和真空灭弧室这两大组件组成，隔离刀承担了合闸和分闸时绝缘作用，真空灭弧室承担熄灭电弧的作用。
隔离刀是由弹簧过中机构进行合分闸操作的，过中弹簧提供了隔离刀合闸时所需的能量，并保证了真空灭弧室在分闸时熄灭电弧而不受人为因素的影响，真空灭弧室在隔离刀的分闸过程中，有快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。
4、型号含义
5、使用环境条件
a、海拔不超过1000m;3500m(用户订货时必须注明要求, 不注明要求为海拔1000m)
b、周围空气温度上限+40℃，下限-30℃
c、相对湿度：日平均值不大于95%，月平均值不大于90%
d、无经常性的剧烈振动。
6、技术数据
|
序号 |
名称 |
单位 |
参数值 |
|
1 |
额定电压 |
KV |
35/40.5 |
|
2 |
额定频率 |
Hz |
50 |
|
3 |
额定电流 |
A |
630 1250 |
|
4 |
额定有功负载开断电流 |
A |
630 1250 |
|
5 |
额定闭环开断电流 |
A |
630 1250 |
|
6 |
5%额定有功负载开断电流 |
A |
62.5 |
|
7 |
额定电缆充电开断电流 |
A |
25 |
|
8
|
1min工频耐受电压：真空断口、相间、相对地/隔离断口 |
KV |
68/95/110 |
|
9 |
雷电冲击耐受电压：相间、相对地/隔离断口 |
KV |
185/215 |
|
10 |
额定短时耐受电流（热稳定） |
KA |
25 |
|
11 |
额定短路持续时间 |
S |
4 |
|
12 |
额定峰值耐受电流（动稳定） |
KA |
63 |
|
13 |
额定短路关合电流 |
KA |
63 |
|
14 |
机械寿命 |
次 |
10000 |
|
15 |
真空灭弧室触头允许磨损厚度 |
mm |
0.6 |
|
16 |
手动操作力矩 |
nm |
≤300 |
|
17 |
接地刀机械寿命 |
次 |
2000 |
|
18 |
接地刀动稳定 |
kA |
40 |
负荷开关真空灭弧室装配调整的技术参数见表
|
序号 |
名称 |
单位 |
参数 |
|
1 |
触头开距 |
mm |
13±1 |
|
2 |
平均分闸速度 |
m/s |
1.4±0.2 |
|
3 |
三相触头分闸不同期 |
ms |
≤5 |
|
4 |
三相触头合闸不同期 |
ms |
≤2 |
|
5 |
带电体之间及相对地距离 |
mm |
≥420 |
|
6 |
辅助回路电阻 |
μΩ |
400≥R≤1000 |
隔离刀装配调整技术参数见表
|
序号 |
名称 |
单位 |
参数 |
|
1 |
隔离刀正压力 |
N |
500±50 |
|
2 |
触刀最后分离点到静触头距离小断口/大断口 |
mm |
≥180/420 |
|
3 |
进出线端电阻 |
μΩ |
≤150 |
7、户外高压隔离真空负荷开关安装方式及横宽相距
|
安装方式 |
横向宽度 |
AB相间间距 |
BC相间间距 |
|
双杆水平装 |
1496 |
620mm |
620mm |
8、基本结构图
