35KV充气柜 XGL-40.5系列

添加时间：2024-8-3 16:17:55 作者：上海输配电气集团有限公司

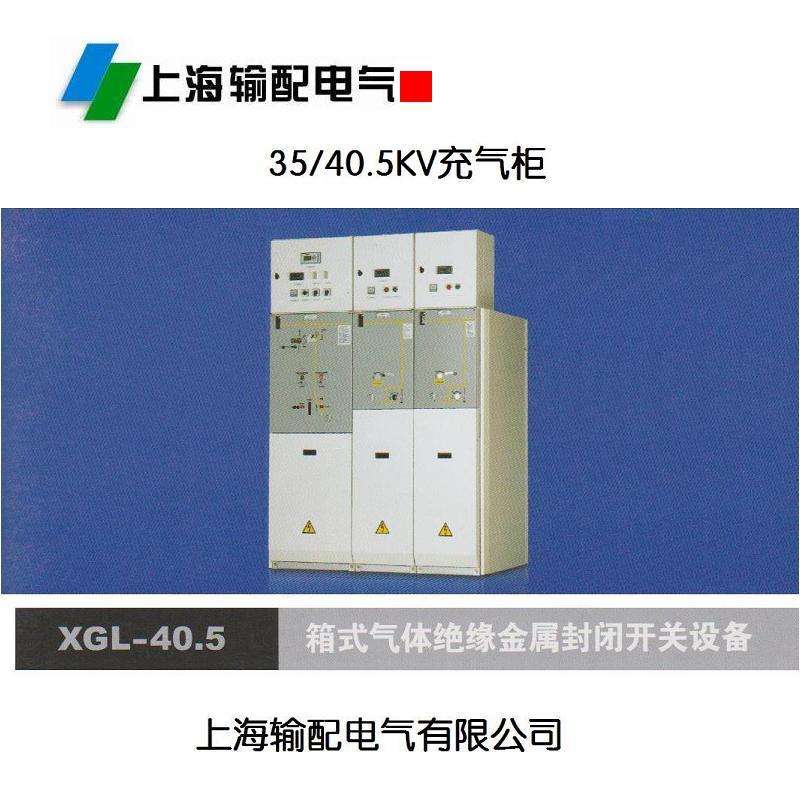

35/40.5KV充气柜 XGL-35/40.5KV系列,XGL-33/36KV系列

XGN□-35/40.5KV系列

前题：

35/40.5KV气体绝缘金属封闭开关设备（XGN□－40.5）

生产的气体绝缘开关设备（C-GIS），适用于40.5KV及以下的变配电系统。成为地铁等行业国内国产化企业，在与商业竞争中提高了产品的地位，为国家节省了外汇，带动了民族工业的发展。

产品用途广泛

· 应用领域：风力发电、光伏发电、城市35kV电网配电、城市轨道交通配电。

· 使用场合：箱式变电站、风塔、户外开闭所、配电房。

产品特点

· 高压带电体全绝缘、全密封，无触电危险，安全可靠。

· 环境适应性强，可安装于潮湿、多尘多沙、盐污、矿山等地区。

· 免维护，可靠性高。

· 结构紧凑，尺寸小，占用空间省。

产品结构、特点

充气柜气箱采用高品质3mm厚的不锈钢外壳。

不锈钢板材由激光切割成形，经过先进的焊接机械手焊接而成，保证气箱的密闭性。

气箱内充SF6气体，并经过同步抽真空检漏；负荷开关、接地开关、熔断器绝缘筒等开关活动部件及母线均密封在不锈钢气箱内，充气壳体的防护等级达到IP67，气箱装有防爆膜片，当开关内部超过一定压力时，能从下部防爆口排出，能有效防止对人、电缆及变电站内其余开关设备的损害。

具体特点：

●不受环境影响，抗凝露、凝霜、盐雾、污秽、抗腐蚀、耐紫外线及化学物质等；

●所有高压带电部位及开关元件全部密封在充有SF6气体的不锈钢箱体内，结构紧凑，体积小，重量轻，全绝缘；

●模块化设计，有不同模块组合实现各种主接线，形成回路开关系统；

●采用硅橡胶连接器，实现高压部件的插接与柜体的任意扩展；

●全屏蔽电缆进出线；

●可配用真空断路器柜；

●可配用高压监视元件、综合数字式继电器；

●可配高压计量柜；

●可加装遥控和监控单元；

●可加装过流继电保护装置；

●防洪能力强，长寿命，免维护，降低运行成本；

●满足配网自动化升级要求。

符合标准

国际标准:IEC60265，IEC60298，IEC60420，IEC60694，IEC60056，DIN47636

国家标准：GB/T11022-1999、GB3906-2006、GB3804-2004、GB16926-2009、GB/T11023-1999、GB1984-2003、GB1985-2004、DL/T404-2007

应用领域

XGL系列充气柜具有结构紧凑、全封闭、全绝缘、长寿命、免维护、占用空间小、安全可靠、不受工作环境影响等优点，广泛应用于工业及民用电缆环网及供电末端。 适用于小型二次配电站、开闭所、工矿企业、机场、铁路、小区、高层建筑、高速公路、地铁、隧道等领域。

正常使用条件

海拔高度：≤4500m

环境温度：-35℃~+40℃

相对湿度：日平均值≤95％，月平均值≤90％

抗震能力：8度，地面水平加速度≤0.4g，地面垂直加速度≤0.2g

无剧烈震动和冲击以及有火灾、爆炸危险的场所

35KV充气柜电气性能参数表（见：表一）

序号	项目	单位	组合电器	负荷开关	接地开关
1	额定电压	KV	40.5	40.5	40.5
2	额定电流	A	63	630,1250	--
3	额定频率	HZ	50	50	50
4	额定短路开断电流	KA	20KA;31.5KA	--	--
5	额定短路关合电流	KA	--	50	50
6	额定峰值耐受电流	KA	--	50	50
7	额定短时耐受电流/持续时间	KA	--	20/3	20/3
8	额定转移（交接）电流	A	1200	--	--
9	额定有功负载开断电流	A	630	630,1250	--
10	额定闭环开断电流	A	630	630,1250	--
11	额定电缆充电电流	A	21	21	--
12	二次回路操作额定电压	V	AC/DC220	AC/DC220
13	1min工频耐受电压（有效值）对地，相间，真空断口/隔离断口	KV	95/115
14	全波雷电冲击耐受电压（峰值）对地，相间，真空断口/隔离断口	KV	185/215
15	主回路电阻	μΩ	≤80（组合电器除熔断器外）

技术方案:

编号 产品名称／ 型号规格                可选配置

1     充气柜    XGL－40.5－C／630A     负荷开关柜

2     充气柜    XGL－40.5－F／630A     组合电器柜

3     充气柜    XGL－40.5－V／630A     真空断路器柜

4     充气柜    XGL－40.5－V／1250A    真空断路器柜

5     充气柜    XGL－40.5－V／1600A    真空断路器柜

6     充气柜    XGL－40.5－V／2000A    真空断路器柜

7     充气柜    XGL－40.5－V／2500A    真空断路器柜

8     充气柜    XGL－40.5－IL          母联开关柜

9     充气柜    XGL－40.5－IR          母联开关柜

10    充气柜    XGL－40.5－RB          母线升高开关柜

11    充气柜    XGL－40.5－RCL         电缆进线柜

12    充气柜    XGL－40.5－RCR         电缆进线柜

13    充气柜    XGL－40.5－CC

14    充气柜    XGL－40.5－CV

15    充气柜    XGL－40.5－CCV

16    充气柜    XGL－40.5－RBC

17    充气柜    XGL－40.5－RBF

18    充气柜    XGL－40.5－RBV

19    充气柜    XGL－40.5－CCC

20    充气柜    XGL－40.5－CCF
