1、概述

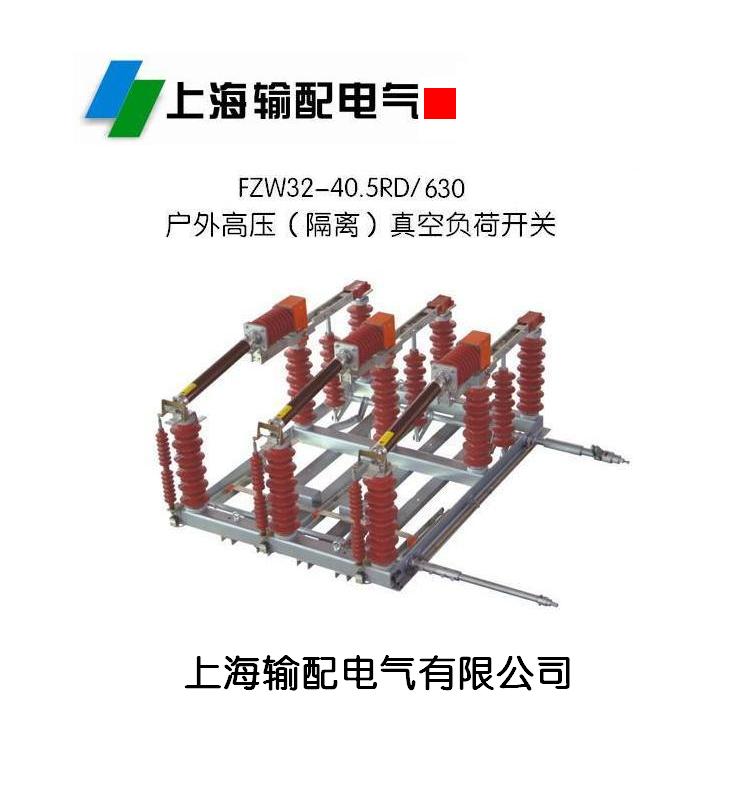

FZW32-40.5RD型户外高压(隔离)真空负荷开关—熔断器组合电器(以下简称组合电器)是由公司研制开发、并生产的新一代高压电器产品,经严格的型式试验和长期试运行考核,各项技术性能指示达到GB16926和IEC420标准,适用于额定电压40.5KV、额定电流630/1250A、三相交流50Hz的供电网络中。
2、说明
a、采用真空灭弧、无爆炸危险、不须检修。
b、隔离刀与三相真空灭弧室联动,分闸时有明显的隔离断口。
c、机体的零部件全部采用不锈钢材料,底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳钢材料,确保了机体在户外环境下的正常运行。
d、安装方式以双杆式、电动操作为主,也可采用电动或远程遥控操作。
e、开断能力大、安全可靠、电寿命长、可频繁操作。
f、广泛适用于农网、城网、铁路等配电线路改造。
3、工作原理
组合电器是由隔离刀和真空灭弧室、熔断器这三大组件组成,隔离刀承担了合闸和分闸时绝缘作用,真空灭弧室承担熄灭电弧的作用。
隔离刀是由弹簧过中机构进行合分闸操作的,过中弹簧提供了隔离刀合闸时所需的能量,并保证了真空灭弧室在分闸时熄灭电弧而不受人为因素的影响,真空灭弧室在隔离刀的分闸过程中,有快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。

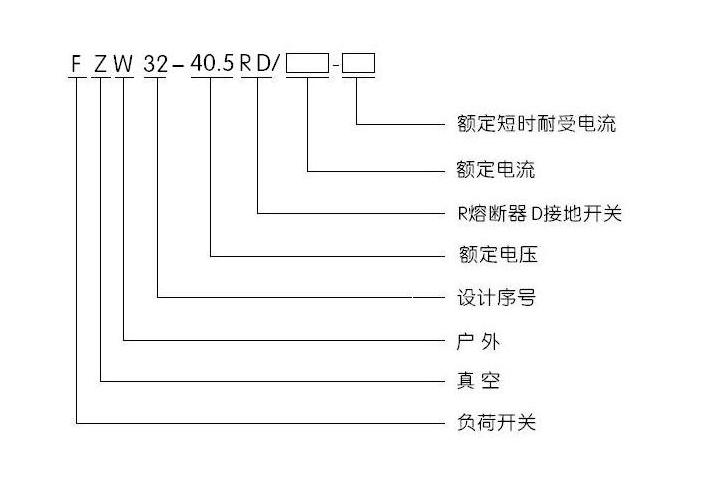

4、型号及含义
FZW32-40.5/T1250-20 户外高压隔离真空负荷开关
FZW32-40.5D/T1250-20 户外高压隔离真空负荷开关(带接地开关)
FZW32-40.5R/T630-31.5 户外高压隔离真空负荷开关(带熔断器坐,熔断器最大电流125A)
FZW32-40.5RD/T630-31.5户外高压隔离真空负荷开关—熔断器组合电器(带接地开关、带熔断器坐,熔断器最大电流125A)

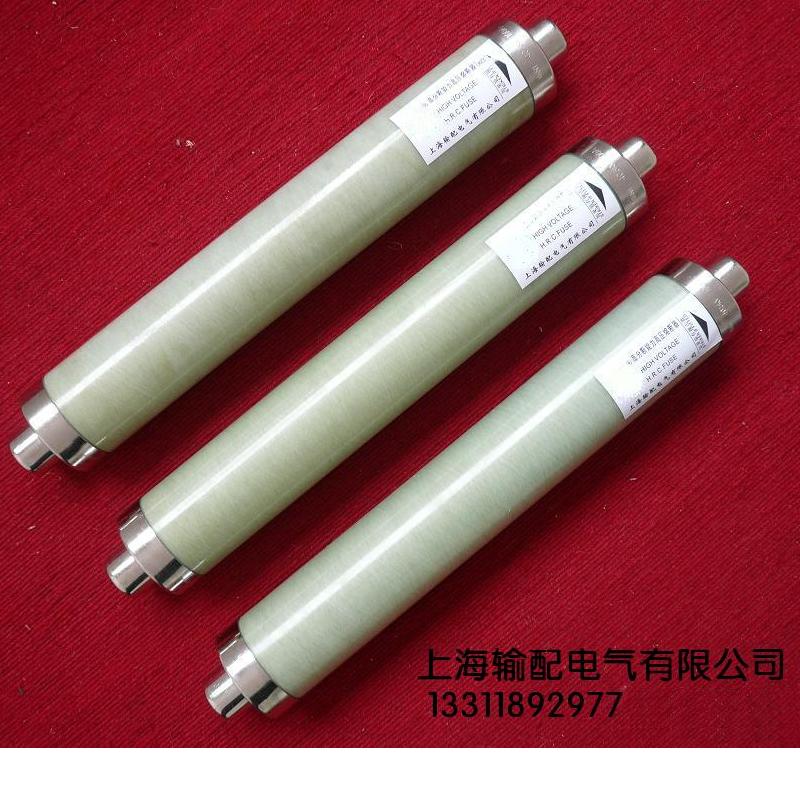

负荷开关附装高压限流熔断器,熔体电流(A):6.3、10、16、20、25、31.5、40、50、63、71、80、100、125.
5、使用环境条件
a、 海拔不超过1000m;2000m;3000m~3500m(用户订货时必须注明要求, 不注明要求为海拔1000m)。
b、 周围空气温度上限+40℃,下限-30℃
c、 相对湿度:日平均值不大于95%,月平均值不大于90%
d、 无经常性的剧烈振动。
6、技术数据
序 号 |
名 称 |
单 位 |
参 数 值 |
1 |
额定电压 |
KV |
35/40.5 |
2 |
额定频率 |
Hz |
50 |
3 |
额定电流 |
A |
630/1250 |
4 |
额定有功负载开断电流 |
A |
630 |
5 |
额定闭环开断电流 |
A |
630 |
6 |
5%额定有功负载开断电流 |
A |
62.5 |
7 |
额定电缆充电开断电流 |
A |
25 |
8 |
1min工频耐受电压:真空断口、相间、相对地/隔离断口 |
KV |
68/95/110 |
9 |
雷电冲击耐受电压:相间、相对地/隔离断口 |
KV |
185/215 |
10 |
额定短时耐受电流(热稳定) |
KA |
25 |
11 |
额定短路持续时间 |
S |
4 |
12 |
额定峰值耐受电流(动稳定) |
KA |
63 |
13 |
额定短路关合电流 |
KA |
63 |
14 |
机械寿命 |
次 |
10000 |
15 |
真空灭弧室触头允许磨损厚度 |
mm |
0.6 |
16 |
手动操作力矩 |
Nm |
≤300 |
负荷开关真空灭弧室装配调整的技术参数见表
序 号 |
名 称 |
单 位 |
参 数 值 |
1 |
触头开距 |
mm |
13±1 |
2 |
平均分闸速度 |
m/s |
1.7±0.2 |
3 |
三相触头分闸不同期 |
ms |
≤5 |
4 |
三相触头合闸不同期 |
ms |
≤2 |
5 |
带电体之间及相对地距离 |
mm |
≥420 |
6 |
辅助回路电阻 |
μΩ |
400≥R≤1000 |
隔离刀装配调整技术参数见表
序 号 |
名 称 |
单 位 |
参 数 |
1 |
隔离刀正压力 |
N |
500±50 |
2 |
触刀最后分离点到静触头距离小断口/大断口 |
mm |
≥180/420 |
3 |
进出线端电阻 |
μΩ |
≤150 |
7、FZW32-40.5RD户外真空负荷开关安装方式及横宽相距
安装方式 |
横向宽度 |
AB相间间距 |
BC相间间距 |
双杆水平装 |
1650mm |
620mm |
620mm |

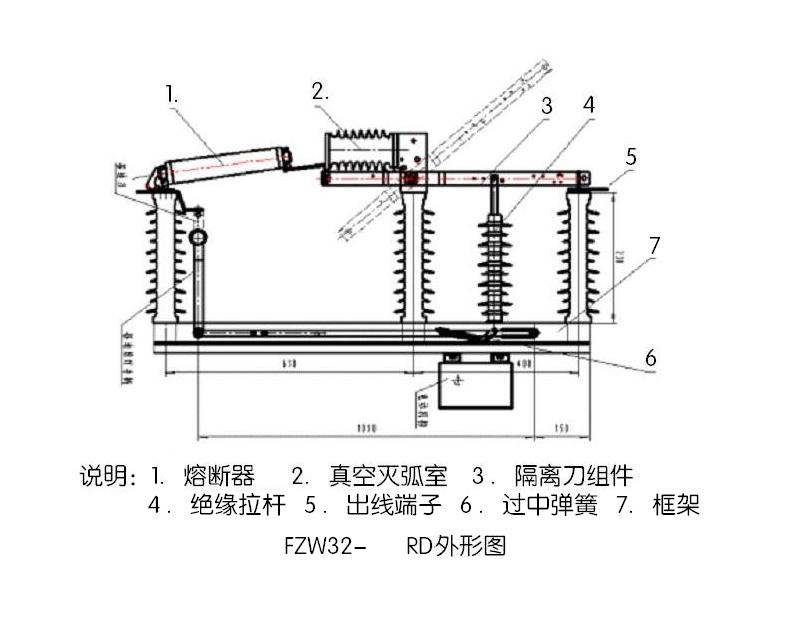

8、基本结构图
本负荷开关是三相联动结构,主要由框架(7)、真空灭弧室(1)组件、出线端子(5)、以及过中弹簧机构(6)组成,隔离刀(3)、真空灭弧室(2)通过绝缘子固定于框架上,过中弹簧装于框架上。
