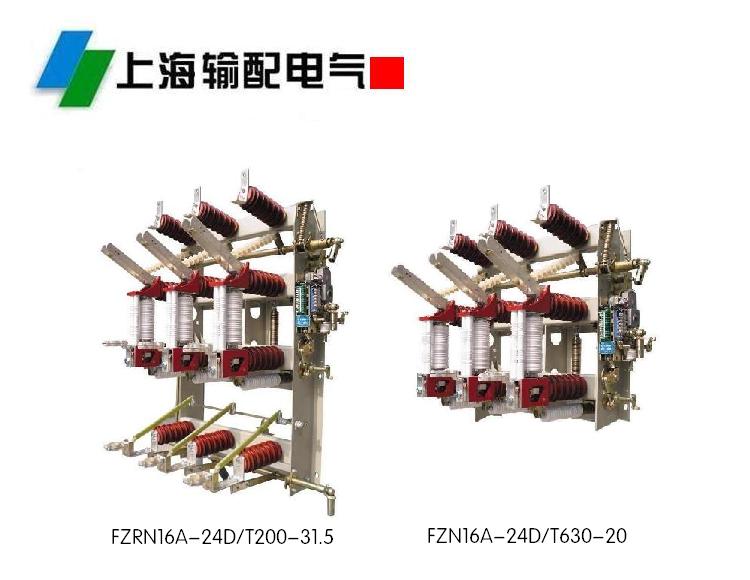

FZRN16A-24KV真空负荷开关

添加时间：2024-8-3 14:20:48 作者：上海输配电气集团有限公司



1、概述

    FZN16A-24系列户内交流高压真空负荷开关是自行设计研制而成的，专为24kV终端用户或箱式变电站设计的，亦可作为独立电器单元应用于电力系统中。其外形结构形式同我公司生产的FZN16A-12型真空负荷开关类似，在系统发生故障时能与保护装置和自动装置相配合，迅速切断故障电流防止事故扩大。本产品操作简单、安装方便，隔离刀闸与真空负荷开关及接地刀都有可靠的机械联锁，其具有免维护及可频繁操作等优点。

2、用途

FZN16A-24（D）/T户内交流高压真空负荷开关用于交流50Hz，额定电压20/24kV的网络中，作为开断负荷电流，过载电流和短路电流之用。明显的隔离断口和接地装置可保证在高压电网上工作的施工人员的安全。

FRZN16A-24（D）/T户外交流高压真空负荷开关-熔断器组合电器,具有机械脱扣和电磁脱扣装置，所配用的熔断器具有撞击机构，当通过过载电流或短路电流时熔断器熔断负荷开关能自动分闸，避免缺相运行。该产品既能手动操作，也可以电动操作，电动操作适应现代供电智能化管理。

3、符合标准

GB1984    《高压交流断路器》

GB311.1    《高压压输变电设备的绝缘配合》

GB16926   《交流高压负荷开关及熔断器组合电器》

GB3309    《高压开关设备常温下的机械试验》

GB1985    《高压交流隔离开关和接地开关》

GB11022   《高压开关设备和控制设备标准的共用技术条件》

DL/T402   《交流高压断路器订货技术条件》

4、使用环境条件

a、海拔高度不超过1000m：

b、周围环境温度：-25℃~+40℃；

c、相对湿度日平均不大于95%，月平均值不大于90%；

d、周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染；

e、没有火灾和爆炸危险的场所；

f、没有剧烈震动，倾斜度不超过5的场所。

5、型号含义

FZN -24/630-20      真空负荷开关

FZN -24D/630-20     带接地开关的真空负荷开关

FZRN -24/125-31.5   真空负荷开关-熔断器组合电器

FZRN -24D/125-31.5  带接地开关的真空负荷开关-熔断器组合电器

FZN16A -24/630-20     真空负荷开关

FZN16A -24D/630-20    带接地开关的真空负荷开关

FZRN16A -24/125-31.5  真空负荷开关-熔断器组合电器

FZRN16A -24D/125-31.5 带接地开关的真空负荷开关-熔断器组合电器

YFZN -24/630-20     真空负荷开关

YFZN -24D/630-20    带接地开关的真空负荷开关

YFZRN -24/125-31.5  真空负荷开关-熔断器组合电器

YFZRN -24D/125-31.5 带接地开关的真空负荷开关-熔断器组合电器

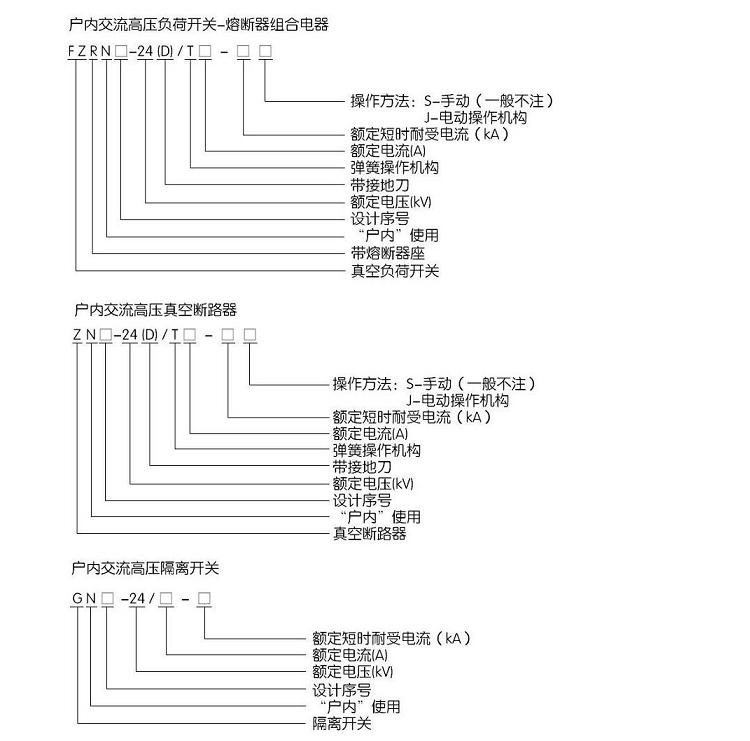

6.型号说明:



7、技术数据

7.1负荷开关的技术参考见表1

序号	名   称	单位	参  数
1	额定电压及最高工作电压	kV	20/24
2	额定频率	Hz	50
3	额定电流	A	630/1250
4	额定短路开断电流	kA	25
5	额定短路关合电流（峰值）	kA	63
6	额定短路电流开断次数	次	20
7	额定单个电容器组开断电流	A	400
8	额定短时耐受电流（4s）（热稳定电流）	kA	25
9	额定峰值耐受电流（动稳定电流）	kA	63
10	1min工频耐受电压（有效值）对地、相间、真空断口/隔离断口	kV	65/79
11	雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口	kV	125/145
12	机械寿命	次	10000
13	触头允许磨损累积厚度	mm	3
14	额定合闸操作电压/电流	V/A	≈220/0.5
15	额定分闸操作电压/电流	V/A	≈220/3



7.2负荷开关-熔断器组合电器的技术参数见表2

序号	名            称	单位	参  数
1	额定电压及最高工作电压	kV	24
2	额定频率	Hz	50
3	熔断器最大额定电流	A	125
4	额定转移电流	A	3150
5	熔断器触发开关的分闸时间	ms	35±5
6	额定短路开断电流	kA	20
7	1min工频耐受电压（有效值）对地、相间、真空断口/隔离断口	kV	65/79
8	雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口	kV	125/145
9	熔断器撞击输出能量	J	2~5

7.3真空灭弧室装配调整的技术参数见表3

序号	名称	单位	参数
1	触头开距	mm	13±1
2	触头超行程	mm	4+1+10
3	平均合闸速度	m/s	0.7±0.2
4	平均分闸速度	m/s	1.2±0.2
5	额定触头压力	N	2000±100
6	三相分、合闸不同期性	ms	≤2
7	触头合闸弹跳时间	ms	≤2
8	上、下支架间主回路电阻	μΩ	≤80



7.4隔离开关装配技术参数见表4

序号	名称	单位	参数
1	三相刚合位置不通期	ms	≤2
2	各相刚合位置偏斜	mm	≤1.5
3	触刀正压力	N	200±20
4	触刀最后分离点到静触刀距离	mm	≥200
5	静触头与上支架间主回路电阻	μΩ	≤50



7.5组合电器所配熔断器的技术参数见表5

型号	额定电压 kV	熔断器长度 MM	熔体额定电流 A
XRNT	20/24	292	6.3,10,16,20,25,31.5,40
		442	50,6,71,80,100,125
		537	160,200



7.6接地开关的技术参数见表6

序号	名称	单位	参数
1	触刀正压力	N	200±20
2	接触面积		应大于现在面积的2/3
3	三相刚合位置不同期	mm	≤2
4	各相刚合位置偏斜	mm	≤1.5
5	关合速度	m/s	≥2.5
