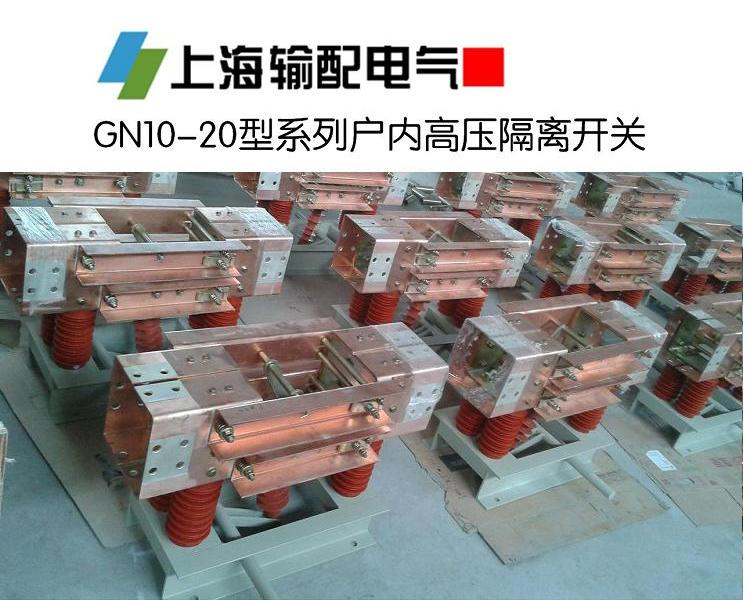

GN10-10KV/24KV户内高压隔离开关

添加时间：2024-8-3 15:52:10 作者：上海输配电气集团有限公司

一、产品介绍

GN10型系列户内高压隔离开关指定为三相（或单相）交流50HZ（或60HZ）户内装置之用。供户内高压设备在有电压无负载时，切断与闭合大电流线路之用，可用于发电机回路中。

二、产品适用范围

其基本使用条件如下：

⑴海拔高度不超过1000米；

⑵环境温度不高于+40℃，不低于-30℃；

⑶相对湿度不大于85%（+20℃时）。

注：
当海拔高度超过1000米，或环境温度高于+40℃时，应遵守GB311.1-3“高压电气设备绝缘试验电压和试验GB763—74“交流高压电器在长期工作时的发热”等标准的规定使用此种隔离开关。

隔离开关不适用于：
⑴有导电或化学作用气体、蒸汽的场所；

⑵有火灾或爆炸危险的场所（如有煤气的矿坑）；

⑶有大量尘埃聚集的场所；

⑷有强烈震动和冲击的场所；

⑸特别潮湿的场所和热带地区。

三.订货时必须注明:

1.产品名称、型号、数量；

2.产品额定电压、额定电流；

3.所配操动机构型号；

4.产品要求相距，是否全工况型。

表1    GN10-10/24型隔离开关技术指标

序号	隔离开关 型号规格	额定 电压 （kV）	额定 电流 （A）	额定峰值 耐受电流  （KA）	额定短时 耐受电流 （kA）	额定短路持续时间（S）	重量  （kg）
1	GN10-12/3000	10/12	3000	160	70	5	43
2	GN10-12/4000	10/12	4000	160	70		52
3	GN10-24/5000	20/24	5000	224	105		155
4	GN10-24/6300	20/24	6300	224	105		160
5	GN10-24/8000	20/24	8000	224	105		170
6	GN10-24/9100	20/24	9100	224	105		180

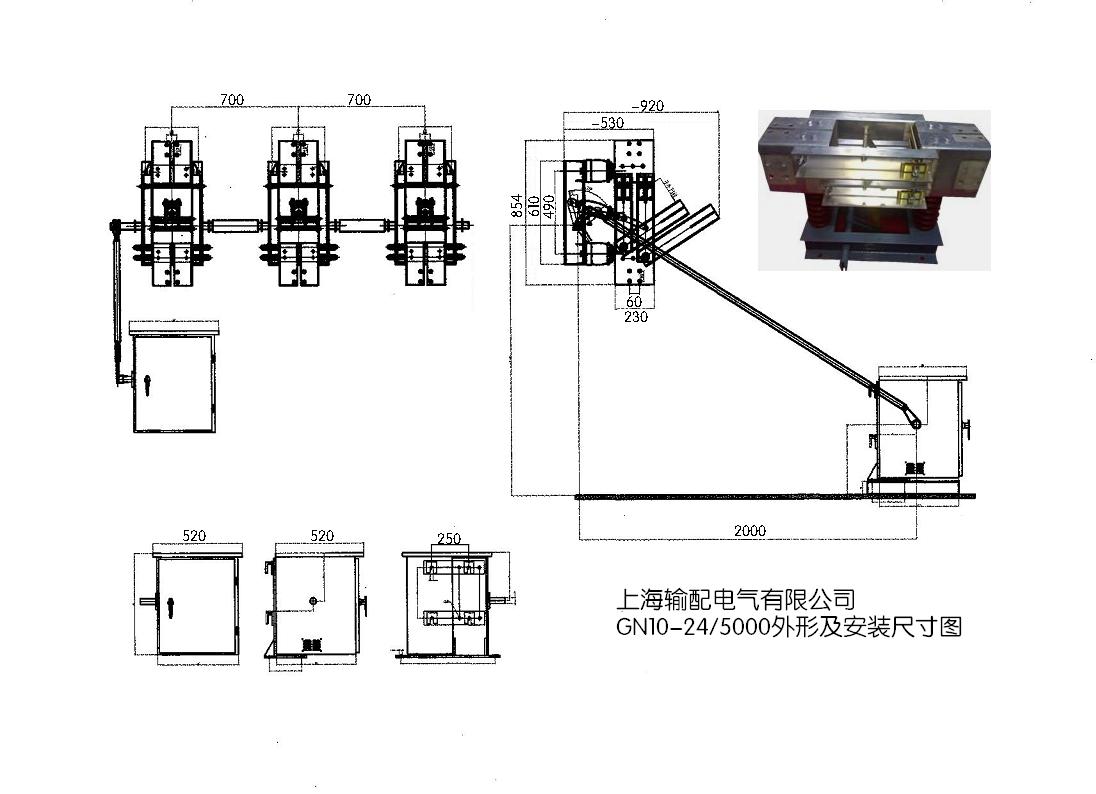

外形见下图
