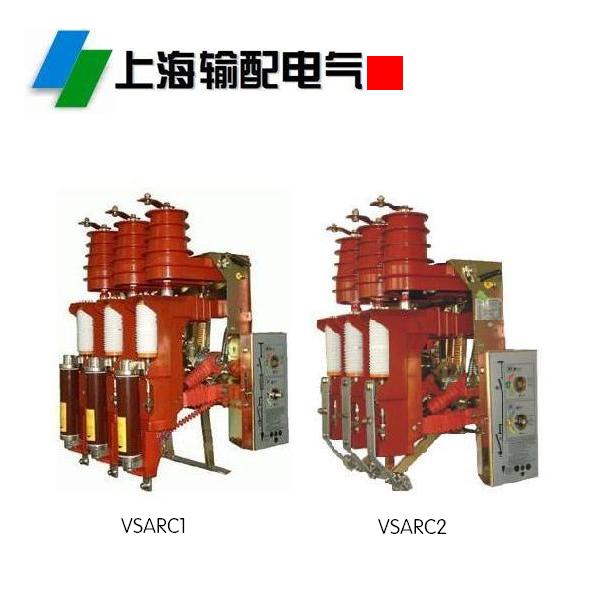

VSARC1,VSARC2真空负荷开关

添加时间：2024-8-3 14:22:18 作者：上海输配电气集团有限公司

概述:

VSARC系列真空负荷开关是在ISARC基础上利用真空灭弧室提高开断性能而设计的产品,分为:VSARC1—负荷开关和VSARC2—负荷开关与熔断器的组合电器;总体结构保持了ISARC的结构和优点,可与ISARC混合使用。

VSARC真空负荷开关及组合电器的结构型式与ISARC压气式负荷开关及组合电器基本相同。

VSARC开关秉持ISARC的钟形绝缘子的设计,使负荷开关分闸后,位于钟形绝缘子内的静触头,可完全被位于钟形绝缘子下端并与接地开关同步运动的金属活门所封闭,使带电体得到安全隔离。

与ISARC相比,主要差别在:ISARC的负荷开关断口变成了VSARC的隔离开关断口起导通和隔离作用,并在此断口上串联了真空灭弧室以关合和开断电流。

操动机构采用ISARC的储能弹簧机构(III型机构),并使隔离开关在弹簧储能过程中先合闸,在合闸弹簧释放时驱动真空灭弧室合闸,在熔断器撞针或分励脱扣器或其他脱扣器的触发下,分闸弹簧释放驱动真空灭弧室分闸,隔离开关的分闸在操作机构的复位操作过程中同时完成,因此,真空灭弧室与隔离开关的合分闸顺序是由机构的动作特点保护的。

得益于真空弧室较强的灭弧能力,提高了VSARC系列真空负荷开关的电气性能,电寿命达到10000次以上,交接(转移)电流达到3150A,满足频繁操作和变压器1600KVA及以下的保护需要。

VSARC的安装使用和操作方式,包括接地开关/操作面板及联锁都与ISARC相同。

型号号及功能对照表

产品型号	VSARC1-11	VSARC1-12	VSARC2-11	VSARC2-12
金属活门	配	配	配	配
接地开关	不配	配	不配	配
熔断器座	不配	不配	配	配
可配附件	1.2.3.4.5.6.7	1.2.3.4.5.6.7	1.2.3.4.5.6.7	1.2.3.4.5.6.7

注:1.”可配附件”的1辅助开关,2 转向散齿轮,3 机械联锁,4 钥匙锁,5 辅助接地,6 辅助接地,7 电动机构

技术参数

参 数	VSARC1	VSARC2
额定电压(KV)	10/12	10/12
额定电流(A)	400  630	125(200)
工频耐压-相间及对地(KV)	42	42
工频耐压-隔离断口(KV)	48	48
冲击耐压-相间及对地(KV)	75	75
冲击耐压-隔离断口(KV)	85	85
主回路短时耐受电流(KA)	20
短路持续时间(S)	2
主回路峰值耐受电流(KA)	50
短路关合电流(KA)	50	80
短路开断电流(KA)	31.5
有功负载开断电流(A)	630
闭环开断电流(A)	630
电缆充电开断电流(A)	10
交接电流(KA)	3.15
机械寿命(合/分次数)	2000	2000
接地开关峰值耐受(KA)	50	50
接地开关短时耐受/2S(KA)	20	20
