SMC复合材料绝缘电器配电箱(电缆分支箱)

添加时间：2024-8-3 16:43:01 作者：上海输配电气集团有限公司

SMC复合材料绝缘电器配电箱包括户外的电缆分支箱、电容补偿综合配电箱、路灯照明控制箱、端子箱、计量箱、多用户电表箱、开关箱等。

SMC复合材料绝缘电器配电箱体具有非常好的电气性能。绝缘指数、介电强度、耐漏电起痕指数、耐老化指数都非常优良，并具有非常强的机械性能。

（SMC箱体规格明细表）

序号	型号	名称	外形尺寸      高×宽×深（MM）	安装尺寸       高×宽×深（MM)	备注
1	GPX97B	48芯箱体	450×320×180	箱体背部（M6）250×320	单面左开门
2	GPX97-01	360～384芯箱体	箱体:1200×760×320  底座:350×758×290	底座上  614×164	操作:单面(双面) 开门方向:左右均开
3	GPX97-02	288芯箱体（电信）	箱体:1110×760×320  底座:350×758×290	底座上  614×164	操作:单面(双面) 开门方向:左右均开
4	GPX97-03	576芯箱体（电信）	箱体:1110×760×540  底座:350×758×490	底座上  614×368	操作:双面 开门方向:左右均开
5	GPX97-04	144芯箱体	箱体:755×570×308    底座:280×550×295	底座上  320×230 箱体背部（M8）  350×658	操作:单面 开门方向:左右均开
6	GPX97-05	96芯箱体	箱体:700×530×290    底座:260×520×280	底座上  400×185 箱体背部（M8）  345×590	单面右开门
7	GPX97-06	06电力箱体	箱体:600×400×200	箱体背部（M8）  320×520	单面左开门
8	GPX97-07	07电力箱体	箱体:600×400×250	箱体背部（M8）  320×520	单面左开门
9	GPX97-08	360～384芯箱体	箱体:1200×760×320  底座:350×758×290	底座上  614×164	操作:单面(双面) 开门方向:左右均开
10	GPX97-09	360箱体	箱体:1200×760×360  底座:350×758×330	底座上  614×204	操作:单面(双面) 开门方向:左右均开
11	GPX97-10	全正面操作576芯（电信）	箱体:1200×1455×360  底座:350×1458×330	底座上  1314×204	操作:单面(全正面) 开门方向:左右对开
12	GPX97-11	600箱体（672芯箱体）	箱体:1200×760×625  底座:350×758×594	底座上  614×466	操作:双面 开门方向:左右均开
13	GPX97-12	1152芯箱体	箱体:1200×1455×625  底座:350×1458×594	底座上  1314×466	操作:双面 开门方向:左右对开

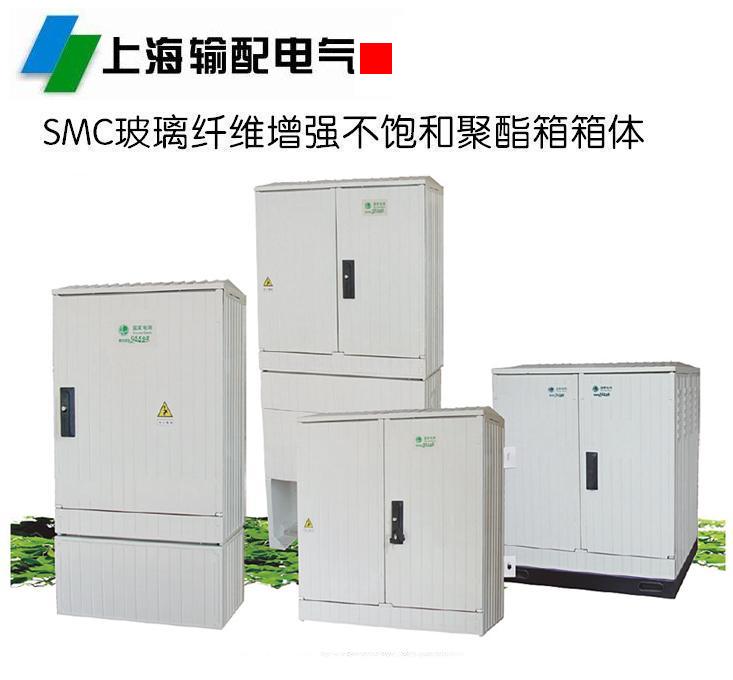

按客户要求开孔,上海输配电气-SMC玻璃纤维增强不饱和聚酯箱箱体.

产品描述：

SMC系列复合材料电器配电箱为我公司综合了国外多家公司相关产品的技术优点，并结合我国国情而开发的全绝缘、全封闭的新型高性能绝缘电器配电箱。包括电缆分线箱、端子箱、计量箱、电容补偿箱、综合配电箱、路灯箱以及箱式变电站等等。

产品构件采用玻璃纤维增强的不饱和聚酯树脂（SMC）经高温模压成型，积木式搭接而成箱体。摸块化的板式结构，使用量简单的工具就可以很容易拼装。不含卤素、磷等有害物质的环保型箱体，在试用环境、安全、寿命、加工和安装等方面都大大优越于传统的金属箱体。

SMC系列复合材料电器配电箱使用于额定频率50/60HZ/额定电压220V/380V电力系统中，作为动力、照明及配电设备的电源分配、控制之用。适用于各种恶劣的环境各变电站（所）、工矿企业以及城市的道路、住宅小区、高层建筑、机场等户外公共场所。特别适合石油、治金、化工、矿山等腐蚀性严重的厂区以及沿海、船等高盐雾场所使用。在未来城市建设、工业建设及新农村、新城镇建设中。

主要技术指标：

工作温度：-40℃～+60℃。

相对湿度：≤95%（+40℃）。

大气压力：70Kpa～106Kpa。

耐电压水平：≥3000V(DC)1min不击穿、无飞弧。

绝缘电阻：≥2×104MΩ/500V（DC）。

机械强度：与表面垂直的压力大于980N。

密封性能：达到GB4208标准中IP65级要求。

阻燃性能：符合GB5169.7标准中要求。

防护等级：达到IP65级。
