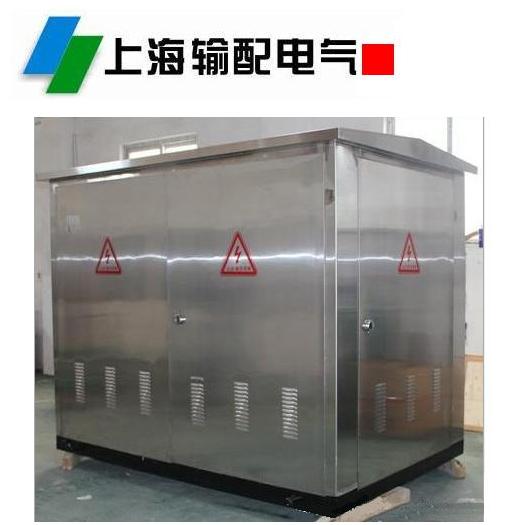

35kV带开关电缆分支箱

添加时间：2024-8-3 16:44:11 作者：上海输配电气集团有限公司

设备运行环境和条件

序号	名称				单位	项目单位要求值
1	周围空气温度		最高气温		℃	+50
			最低气温			-26
			最大日温差		K	25
2	海拔				m	1350
3	湿度	日相对湿度平均值			％	≤95
		月相对湿度平均值				≤90
4	耐受地震能力（按IEC61166进行试验，安全系数1.67）			水平加速度	g	0.2
				垂直加速度		0.1

35kV带开关电缆分支箱电气参数如下：

描述	电气参数
电压等级（kV）	40．5
最大相对相电压（kV）	40．5
最大相对地电压（kV）	23．4
工频耐压（kV）	95
雷电冲击电压（kV）	200
额定电流（A）	630
额定峰值耐受电流（kA）	31.5
设备尺寸	由厂家确定

带开关分支箱系统图参考如下
