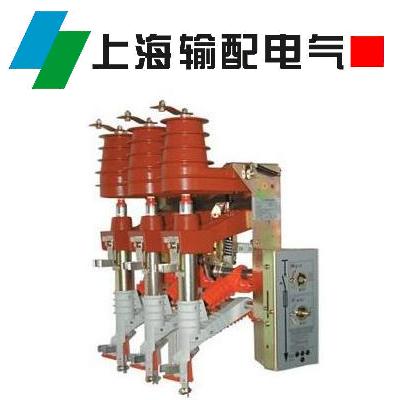

ISARC1型,ISARC2型负荷开关

添加时间：2024-8-3 14:28:28 作者：上海输配电气集团有限公司

概述

ISARC1/ISARC2型12KV负荷开关构造是一种模块组合式结构。基本结构包括框架、绝缘子和载流体部分。

本产品主要适用于12kV 50Hz三相交流配电系统中作为分合负载电流，闭环电流，小电感电流和容性电流，作控制和保护之用。广泛应用于变电站、工矿企业、以及环网开关柜和高压/低压预装式变电站等场所。

使用环境条件

使用环境条件

⊕空气温度：上限十40℃；下限一25℃；

⊕海拔高度不大于1000m：

⊕没有火灾、爆炸危防，严重污秽、化学腐蚀及无经常性剧烈震动的场所。

⊕相对湿度：日平均值不大于95％，月平均值不大于90％。

⊕Ⅱ级污秽区。

额定值

额定电压(kV) 10/12

额定电流(A)  630

额定赫芝(Hz) 50

结构特点

熔断器安装于ISARC2上，其型号为ISARC2-12，同时D型接地开关及其机械连锁也可以安装于ISARC2-12上，用户可根据自己的需要选择不同的组合。

ISARC2-12D带接地开关的负荷开关-熔断器组合电器,

应用例子

电缆分段器和变压器开关(与变压器熔断器R配套使用)

电动机开关(与电动机熔断器R配套使用)

投切电容器组

作为组装开关柜的元件

在负荷开关柜内使用

紧凑变电站和箱变

在公共事业和工业里应用

执行标准

GB3804.2004《3.6-40.5kV交流高压负荷开关》

GB16926.97 《交流高压负荷开关-熔断器组合电器》

GB15166.94 《交流高压熔断器》

GB1985.200 《交流高压隔离开关和接地开关》



订货须知

A.产品型号、名称、数量；

B.使用环境条件；

C.安装操作方式；

D.备品、备件的名称及数量。

如有其他特殊要求，应与本公司协商处理。
