10／12KV,35／40.5KV户外高压隔离开关

添加时间：2024-8-3 15:49:58 作者：上海输配电气集团有限公司

概述

GW□-12（40.5）/630-20户外交流高压隔离开关（以下简称隔离开关），是我公司在原产品基础上，经过设计更新，使结构更合理、操作更加可靠。本开关适用于频率为50Hz，额定电压为12KV或40.5KV的电力系统中。开关装置在户外高压配电设备线路上，供线路在有电压，无负载时开合电路之用，其中防污秽型隔离开关在运行中出现的污闪问题。开关三极联动，同期性好，并设有引弧装置，配备过中弹簧，可实现快速开合。本开关与同类产品相比较，具有开断、关合小电感、电容电流的优势。

使用环境条件

1、周围空气温度上限：+40℃，下限-25℃，日温差不超过32k；

2、海拔：3000m及以下地区；

3、风压不超过700P。（相当于风速34m/s）；

4、空气污秽程度：按GB5582之4.1条规定中的IV级；

5、覆冰厚度不超过10mm。

型号及其含义

主要技术数据

序号	项目		单位	技术参数
1	额定电压		KV	12、40.5
2	额定电流		A	630,1250,2500,4000
3	额定频率		Hz	50
4	额定峰值耐受电流		kA	50、63
5	额定短时耐受电流		kA	20、25
6	额定短时耐受电流持续时间		s	4
7	主回路电阻		υΩ	12KV≤90	40.5≤90
8	1min（干试）工频耐受电压（有效值）	极间、极对地/隔离断口	KV	42/48	95/115
9	1min（湿试）工频耐受电压（有效值）			30	85
10	雷电冲击耐受电压（峰值）			75/85	185/215
11	机械寿命		次	2000

结构及安装尺寸

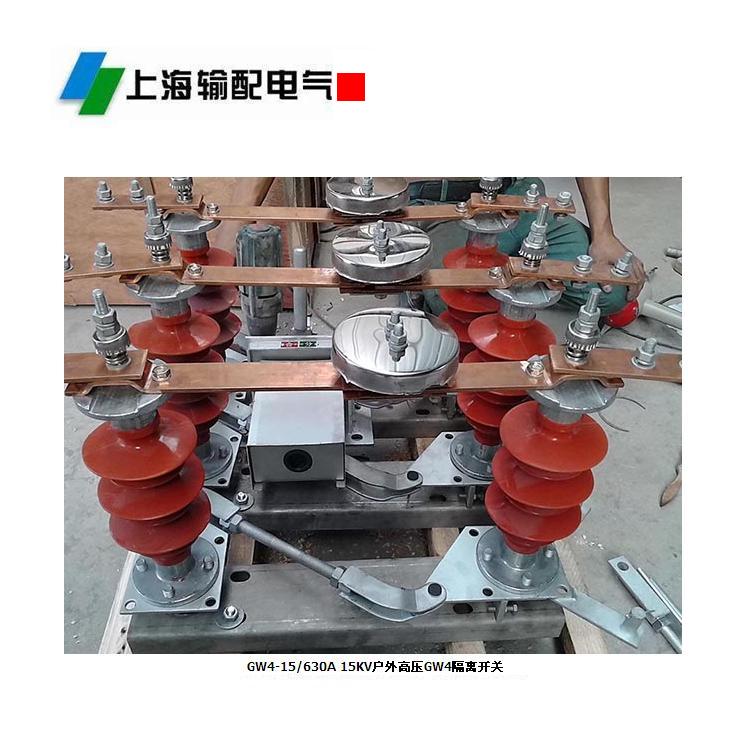

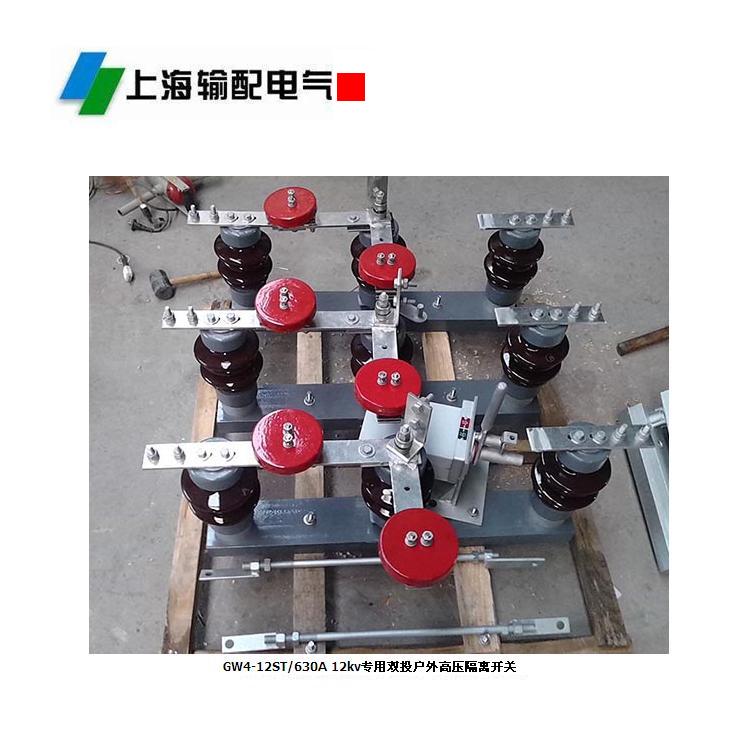

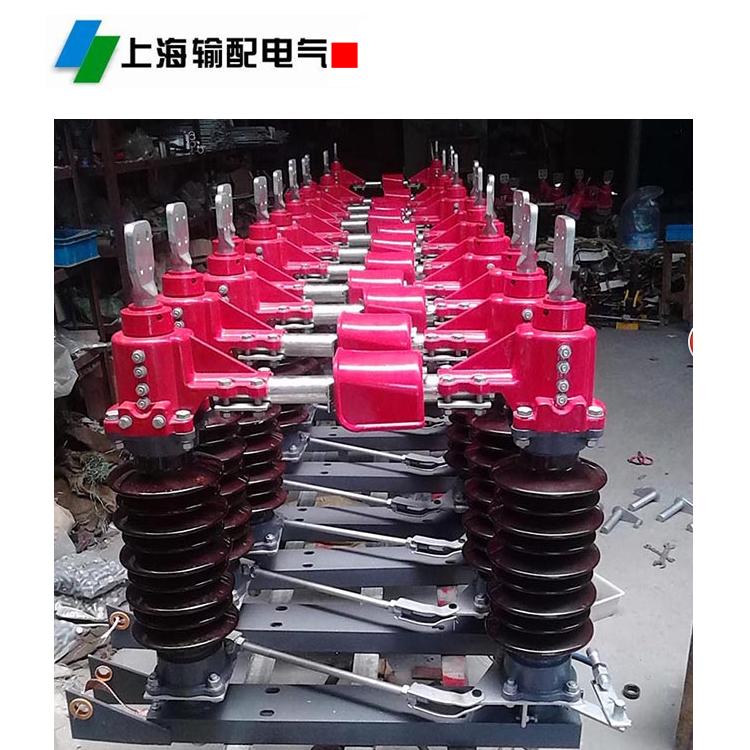

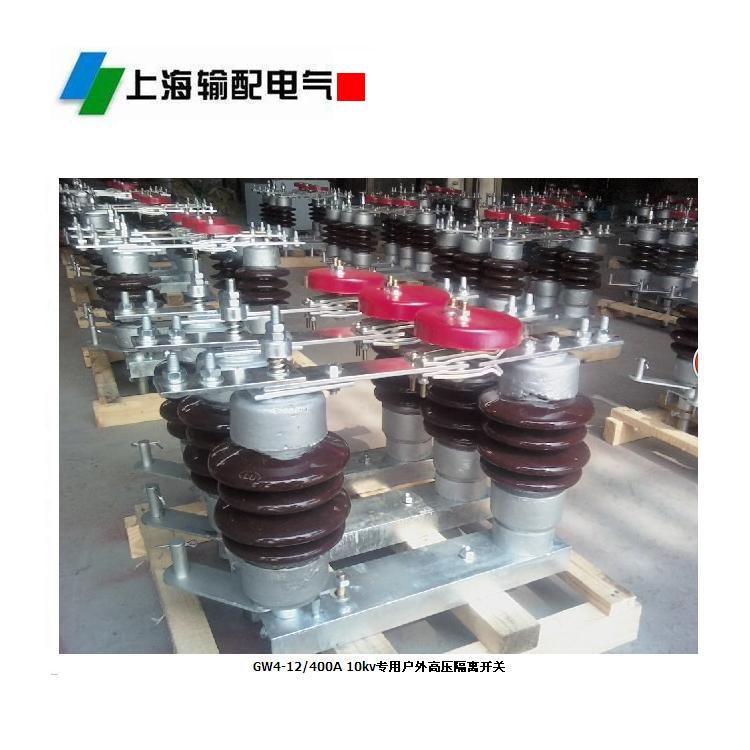

    本隔离开关由底座、支柱及操作绝缘子、静触头、触刀、引弧装置和联动弹簧机械等组成，其外形及主要尺寸见图1及表2所示。

    底座：由5mm厚的钢板弯成，带拉臂的轴横穿其中部。基座上钻有孔，以备固定支柱绝缘子，装接地螺钉和安装时固定每极之用，顶部有槽孔为拉臂而设。

    支柱及操作绝缘子：采用Zs-12、40.5系列户外棒形支柱绝缘子，其最小抗弯破坏负荷为4000s。中间的操作绝缘子作为拉杆之用，上端与触刀相连，下端与拉臂相连。

    触刀：触刀由两片矩形截面的紫铜板构成，触刀两端均附有压力弹簧用以调整接触压力。

    引弧杆采用不锈钢材料。

    开关采用连杆操作，配CS□机构垂直或水平安装在户外工字钢或电杆上。

型号	主要外形尺寸（mm）
	B	C	D	E	F
GW□-12/630-20	400	1000	1200	570	495
GW□-40.5/630-20	500	1250	1450	815	728
