1、产品概况
,SPFZRN－31.5(D)/T100-31.5户内交流高压真空负荷开关－熔断器组合电器（以下简称：组合电器）,SPFZRNC－31.5(D)／T100－31.5（背靠背一体式）隔离开关＋真空负荷开关－熔断器组合电器（以下简称：隔离组合电器）是本公司根据GB3804和GB16926自行设计研制的，适用于交流50Hz，额定电压27.5/31.5kV的铁路铁道接触网络中，是专为铁路铁道接触网的27.5／31.5kV系统设计的，可以用于壁挂安装，亦可作为独立电器单元应用于27／31.5kV电力系统中或箱式变电站内。本产品结构科学合理，开关弹簧操作机构采用两级传动机构，动作简单可靠。

2、型号说明(注:如设计院上图选用特殊型号,可与上海输配电气商量)

型号规格 产品名称

SPFZN－31.5／T1250－20 户内交流高压真空负荷开关

SPFZN－31.5D／T1250－20 户内交流高压真空负荷开关(带接地开关)

SPFZRN－31.5／T100－31.5 户内交流高压真空负荷开关-熔断器组合电器

SPFZRN－31.5D／T100－31.5 户内交流高压真空负荷开关-熔断器组合电器(带接地开关)

SPFZRNC－31.5D／T100－31.5 隔离开关＋真空负荷开关－熔断器组合电器（背靠背一体式）（简称：隔离组合电器）

例1：柜装27.5KV单极﹑双极真空负荷开关技术要求：

电压等级：27.5/31.5KV，极数: 单极﹑双极

带熔坐（熔芯另配3.15A）、带接地开关的二极真空负荷开关，正面侧装(图示)，隔离开关上进线下出线，五防，联锁，手动、电分 (带分励线圈，电压DC：110V)

辅助接点要求：开关上分合闸位置状态辅助接点3开3闭；接地刀带3开3闭辅助；熔断器座带3开3闭辅助。

要带电显示，进线侧绝缘支柱改为带传感器

L=330，430，530MM（由用户选定）

双极相间中心距离=480，530mm（由用户选定）

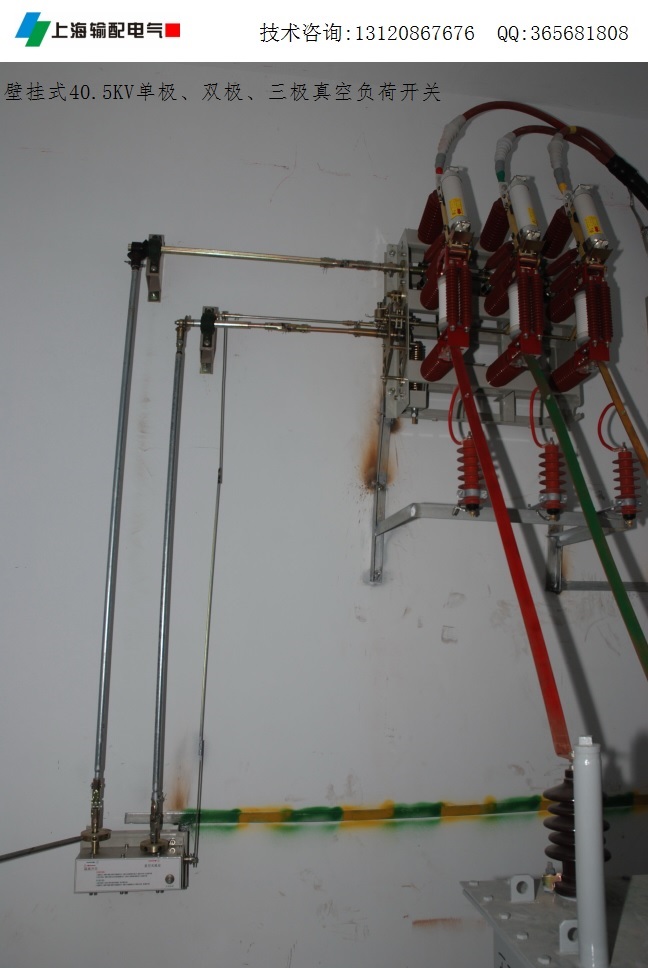

例2：壁挂式27.5KV单极、双极负荷开关技术要求：

1.电压等级：27.5KV。极数: 单极、双极。安装、操作方式:壁挂式,电动、手动/电分。带安装支架。

2.带熔坐（熔芯另配3.15A，需方自备）、带接地开关的单极、双极负荷开关，正面侧装左操，隔离开关上进线下出线，联锁。

3.操作方式:电动(带控制箱)、手动/电分,带操作机构(带分励线圈，电压DC：110V)。

4.辅助接点要求：开关上分合闸位置状态辅助接点8开8闭；熔断器座辅助接点3开3闭；接地刀辅助接点3开3闭。装带电显示装置，进线侧绝缘支柱改为带传感器。

5. 双极相间中心距离=530mm,L=530mm。

技术参数要求：

序号	项目	单位	负荷开关	组合电器	接地开关
1	额定电压	KV	27.5	27.5	27.5
2	最高电压	KV	31.5	31.5	31.5
3	额定电流	A	1250,630,400	所配熔断器的最大额定电流63A	--
4	额定频率	HZ	50	50	50
5	额定短路开断电流	KA	--	31.5	--
6	额定线路充电开断电流	A	2.1	2.1	--
7	额定接地故障开断电流	A	63	63	--
8	额定短路关合电流	KA	50	--	--
9	额定峰值耐受电流	KA	50	--	50
10	额定短时耐受电流/持续时间	KA	20/4	--	20/2
11	额定开断转移（交接）电流	A	--	1700	--
12	额定有功负载开断电流	A	1250,630,400	--	--
13	额定闭环开断电流	A	1250,630,400	--	--
14	额定电缆充电电流	A	21	21	--
15	二次回路操作额定电压	V	AC/DC220、110
16	1min工频耐受电压（有效值）对地，相间，真空断口/隔离断口	KV	95/118
17	全波雷电冲击耐受电压（峰值）对地，相间，真空断口/隔离断口	KV	185/215
18	主回路电阻	μΩ	≤120（组合电器除熔断器外）
19	机械寿命	次	5000	2000	2000
20	真空管寿命	次	10000
21	最高/最低储能及合闸操作电压	V	AC 242/187
22	最高/最低分闸操作电压	V	AC 264/143
23	极间中心距	mm	530±2
