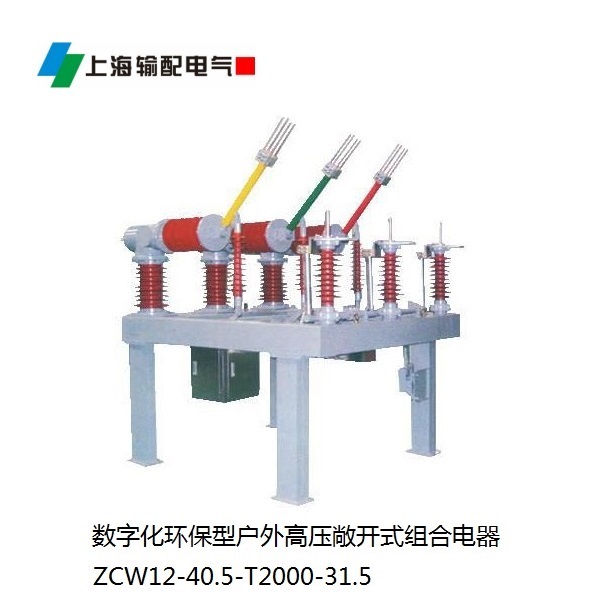

ZCW-40.5(G.H)户外敞开式组合电器

添加时间：2024-8-3 17:20:02 作者：上海输配电气集团有限公司



概述

ZCW-40.5(G.H)户外高压敞开式组合电器是采用空气作为外绝缘SF6气体作为灭弧介质的成套组合电器。用于三相交流的40.5KV输配电系统的控制与保护，亦可用于联络断路器及开合电容器组合的场合。适合用于地紧张的的城市变电站、企业变电站、山区变电站。

符合标准：

GB156 标准电压、

GB311.1 高压输变电设备的绝缘配合

GB11022 高压开关设备通用技术条件

GB1984 交流高压断路器

GB1985 交流高压隔离开关和接地开关

GB1207 电压互感器

GB1208 电流互感器

DL/T402 交流高压断路器定货技术条件

DL/T486 交流高压隔离开关和接地开关订货技术条件

DL/T593 高压开关设备的共用订货技术条件

主要特点

1、将变压器、断路器、隔离开关、接地开关、电流互感器、SF6电压互感器、避雷器、母线等元件有机的组合在接地钢结构支架上，结构紧凑。

2、其所占空间只有分体式的30%~50%，具有节约用地，减少工程造价等特点。

3、整个间隔工厂预制，在出厂前完成装配及所有的调试并整体运输到安装现场，极大的缩短安装周期。

4、采用新一代高性能的灭弧室、SF6电压互感器、复合绝缘子避雷器，基本无维护、可靠性高。

5、间隔间工厂预制的自支撑母线，无须钢架和绝缘子。

6、布置灵活，可用于各种接线方式。

技术参数

序号	名      称		单 位	数       据
1	额定电压		kV	40.5
2	最高电压		kV	40.5
3	额定绝 缘水平	雷电冲击耐压（全波峰值）	kV	200*/215(断口)注：标准化185 kV
		工频耐压（1分钟）	kV	95/118(断口)
4	额定电流		A	1600/2000	1600/2000/2500/3150
5	机械寿命		次	20000
6	六氟化硫气体额定压力（20℃时表压）		MPa	0.40		0.50
7	闭锁压力（20℃时表压）		MPa	0.3		0.40
8	最抵使用环境温度		℃	-40		-30
9	额定短路开断电流		kV	20	25	25	31.5
10	额定短路关合电流（峰值）		kV	50	63	63	80
11	额定短时耐受电流（热稳定电流）		kV	20	25	25	31.5
12	额定峰值耐受电流（动稳定电流）		kV	50	63	63	80
13	额定失步开断电流		kV	5	6.3	6.3	8
14	额定短路开断电流下的累计开断次数		次	20
15	额定短路持续时间		S	4
16	合闸时间（额定操作电压下）		S	≤0.1
17	分闸时间（额定操作电压下）		S	≤0.06
18	额定操作顺序			分-03s—合分-180s—合分
19	额定开合单个电容器组电流		A	400
20	年漏气率		% /年	≤1
21	六氟化硫气体水份含量（20℃时）		uL/L	≤150
22	配CT14型弹簧操动机构的额定操作电压
	合闸线圈、分闸线圈电压		V	交流：220 380直流：48 110 220
	储能电机电压		V	交流：220  直流：220/110
23	六氟化硫气体重量		Kg	5
24	断路器（包括操动机构）重量		kg	1000
