27.5KV单极户内压气式负荷开关

添加时间：2024-8-3 17:28:50 作者：上海输配电气集团有限公司

1.主要用途

    SPFKN-27.5(D)/630-20型户内交流高压负荷开关（以下简称SPFKN-27.5(D)负荷开关）是额定电压27.5kV、额定频率50Hz的二相交流高压开关设备，用于分合负荷电流、闭环电流、空载变压器和电缆充电电流、关合短路电流等，配装接地开关的负荷开关，可以承受短路电流。

    SPFKRN-27.5(D)/100-31.5型户内交流高压负荷开关－熔断器组合电器（以下简称SPFRKN-27.5(D)组合电器，是SPFKN-27.5（D）负荷开关与S□LAJ-40.5(XRNT□-40.5)高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠的开断直至额定短路开断电流的任何电流，负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过撞击器使负荷开关分闸。

2.适用范围

SPFKN-27.5(D)单极﹑双极负荷开关和SPFRKN-27.5(D)单极﹑双极组合电器主要用于铁道铁路牵引网27.5KV变压器前端的配电设施中，作负荷控制和短路保护之用。由于组合电器对变压器等电气设备的保护作用比用断路器更可靠，可作干式变压器高温跳闸、重瓦斯跳闸保护、误带电开门的跳闸保护等。远距离遥控、遥信等要求,可与上海输配电气沟通协商。

3.产品采用标准

GB311.1-2012      高压输变电设备的绝缘配合

GB3804-2004       3.6～40.5kV高压交流负荷开关

GB/T 11022-2011   高压开关设备和控制设备标准的公共技术要求

DL/T593-2006      高压开关设备和控制设备标准的公共技术要求

GB16926-2009      交流高压负荷开关—熔断器组合电器

GB/T 1985-2014    高压交流隔离开关和接地开关

GB/T 15166 -2008  交流高压熔断器

TB2010《27.5kV交流电气化铁道开关柜技术条件》

4.正常工作环境

a)周围空气温度不超过+40℃～-45℃，24h内平均最高温度+35℃；

b)24h 最大平均相对湿度≤95%，1个月最大平均相对湿度≤90%：

c)周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；

d)海拔高度 ≤1000m；

e)周围的空气不受腐蚀性或可燃气体、水蒸气等明显污染；

f)无经常性剧烈震动；

g)耐污秽等级：Ⅱ级

若使用条件超出上述规定时由用户和制造厂协商确定。

5.型号与型号说明(注:设计院上图另用型号可与上海输配电气商量)

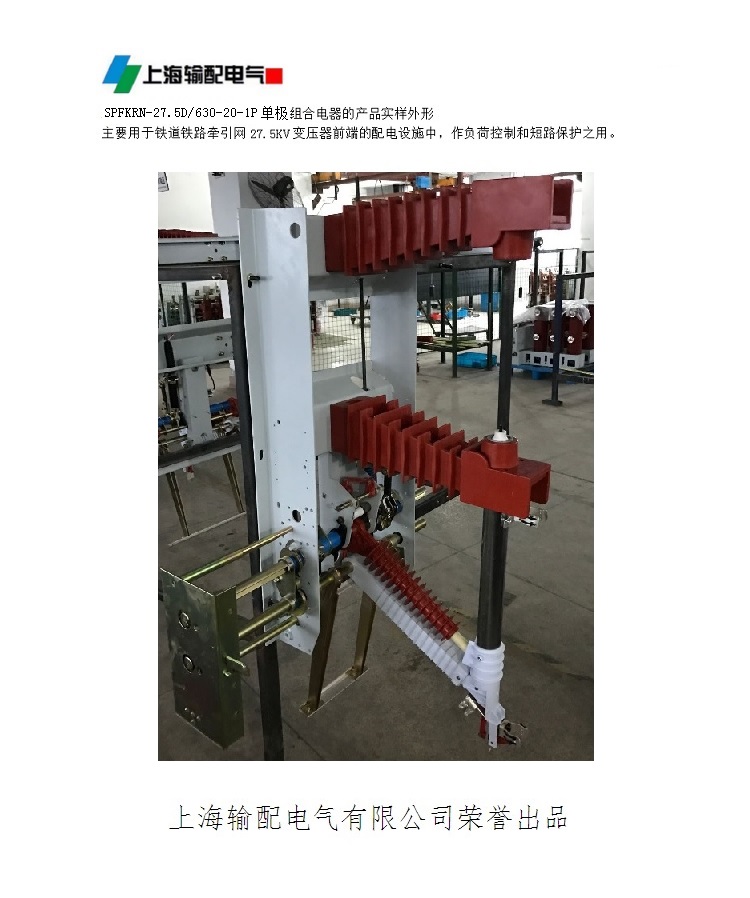

单极﹑双极SPFKN-27.5D/T630-20负荷开关,SPFKRN-27.5D/T125-31.5组合电器,欢迎合作。
