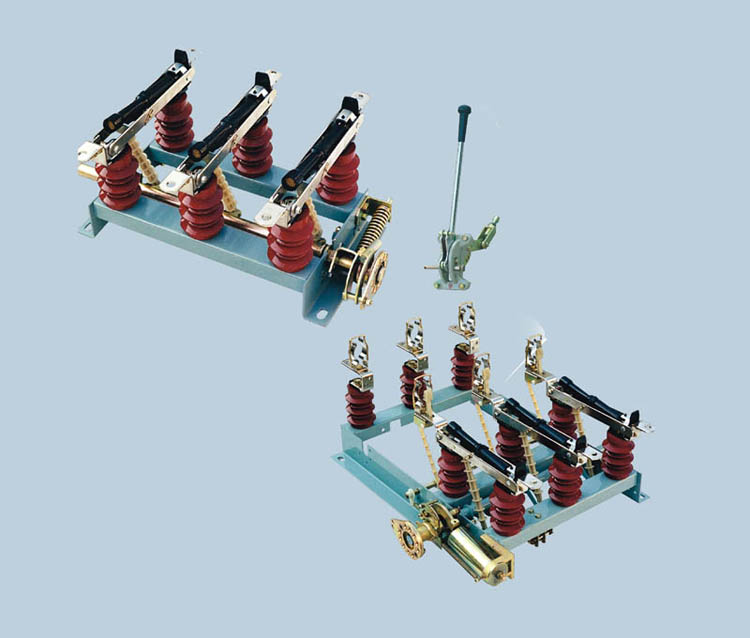

FN5-12户内高压负荷开关

添加时间：2024-8-3 14:24:34 作者：上海输配电气集团有限公司

产品概述
      FN5-12R（L）系列户内交流高压负荷开关-熔断器组合器是我公司引进国外先进技术，结合我国的供电要求，自行设计研制面成的。该产品经长期的试运行考核，性能达到IEC420《交流高压负荷开关-熔断器组合电器》（1990版）和GB3840《3-63kV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小，重量轻，可用于环网柜和箱式变电站，广泛应用于12kV线路的电能分配，并有效地避免了设备的缺相运行。

用      途
FN5-12R（L）型户内交流高压负荷开关-熔断器组合电器亦称带脱扣装置负荷开关（以下简称开关），适用于50Hz，额定电压6-12kV的网络中，可开断负荷电流、过载电流及短路电流，本负荷开关配用CS6-I型手动操动机构，本产品专用的CS手动机构。

使用环境
海拔不超过1000m；
周围空气温度：上限+40℃、下限-25℃；
相对湿度，日平均值不大于95%，月平均值不大于90%（+25℃）；
周围空气应不受腐蚀性、可燃性气体等明显污染；
无经常性的剧烈运动。

技术参数
1、负荷开关-熔断器组合电器的技术参数见下表：

序号	名称	单位	参数
1	额定电压	kV	12
2	最高工作电压	kV	12
3	额定频率	Hz	50
4	额定电流	A	100
5	额定短路开断电流	kA	50
6	1min工频耐受电压（有效值）对地、相间/隔离断口	kA	42/48
7	雷电冲击耐受电压（峰值）	kV	75/85
8	熔断件撞击输出能量	kg	=5

2、组合电器所配负荷开关的技术参数见下表：

序号	名称	单位	参数
1	额定电压	kV	12
2	最高工作电压	kV	12
3	额定频率	Hz	50
4	额定电流	A	630
5	额定负载有功负载开断电流	A	630
6	5%额定有功负载开断电流	A	31.5
7	额定电容开断电流	A	10
8	额定电感开断电流	A	40
9	额定转移电流	kA	1.3
10	额定短时耐受电流	kA	20
11	额定峰值耐受电流	kA	50
12	机械寿命	次	2000

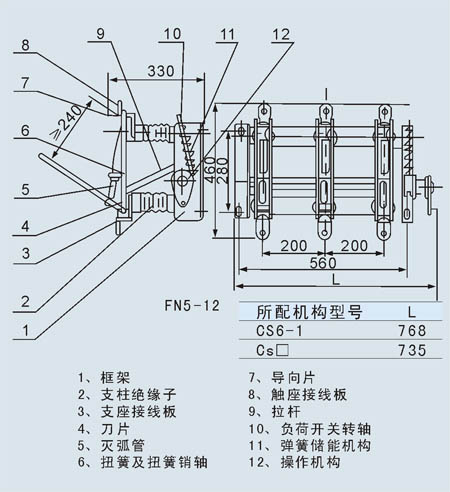

外形及安装尺寸图
