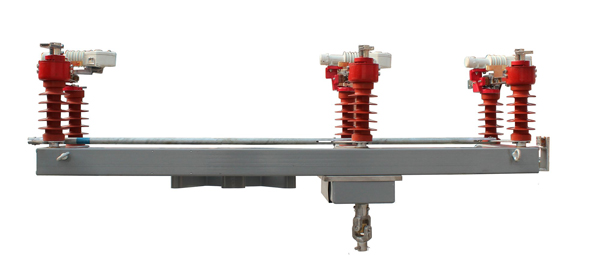

FKW18-12（40.5）/630-20户外高压负荷开关

添加时间：2024-8-3 13:49:28 作者：上海输配电气集团有限公司

概述

FKW18-12/630户外柱上负荷隔离开关（以下称开关）适用于额定电压为1OkV，交流50Hz的系统，作为开断和闭合负荷电流用，也可以作为切断与闭合IOkV电压的空载变压器空载电气线路之用，本开关可配人力或电动操作机构，是当今10kV 线路终端保护先进可靠的户外开关设备。可安装在杆顶或杆中：

产品型号及含义

 F K W 18-12/630

││││ │ └─额定电流A

││││ └── 额定电压kV

│││└────设计序号器

││└─────户外型

│└──────空气型

└───────带负荷切断

产品正常使用条件

海拔不超过1000m
周围环境温度不超过＋40℃，不低于-40℃
风压不超过700Pa （相当于风速34m/s ) ;
覆冰厚度不超过10mm ·
污秽等级不超过GB5582 中的Ⅳ级

产品特点

      FKW18-12/630负荷开关主要由灭弧室，隔离闸刀，支柱绝缘子和手动机构组成。灭弧室为产气式灭弧原理。它使用了弹簧储能装置．隔离刀闸的动静触头载流部分均为硬铜制造。手动机构通过连杆对负荷开关进行分合操作，操作速度快慢对负荷切断和合闸速度无关。由拨指推动灭弧室上的弹簧助能杆．给灭弧室分闸进行储能、动触头打开到一定位置拨指与弹簧助能杆分开，弹簧复位，灭弧室快速开断电流。
      操作机构由手动进行操作．通过连杆带动拐臂对开关进行操作也可以用电动机构进行操作由电动操作机构带动连杆驱动开关的分、合闸，电动机构采用交、直流电源．由用户在订货时选定。

      FKW18系列户外交流高压(隔离)负荷开关是综合国内同类开关的生产经验及国外先进技术设计制造的新型负荷开关。

      本负荷开关由隔离闸刀、灭弧室及操动机构等部分组成。采用产气灭弧原理，具有结构简单、维护工作量少、灭弧能力强、 断口绝缘水平及可靠性高等优点，达到国内外同类产品水平。

      FKW18系列户外交流高压负荷开关适用于额定电压12~40.5kV、额定频率50Hz的户外三相交流电力配电系统中，带负荷开断关合配电线路，亦可作为开断和关合空载线路、空载变压器之用。在分闸位置，能满足对隔离开关规定的安全距离要求。

结构特点:
FKW18系列户外交流高压负荷开关由隔离闸刀（主触头）、灭弧室（弧触头）及操动机构组成。灭弧室采用电性能优异，具有耐弧、耐高温、高强度的绝缘材料制成。当弧触头开断时，由于电弧作用，使灭弧室管壁产气而灭弧。灭弧室内装有联动弹簧快速机构，保证负荷电流开断不受操动快慢的影响。
