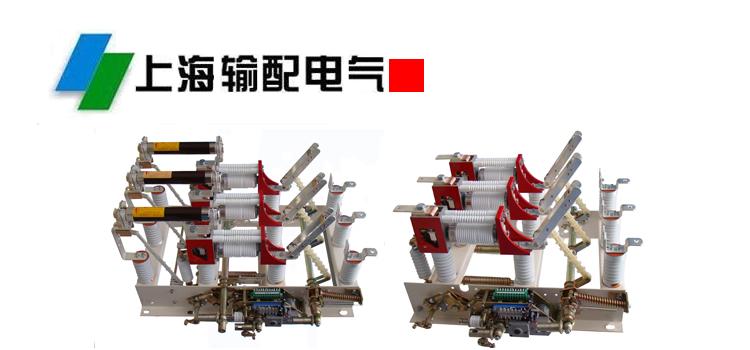

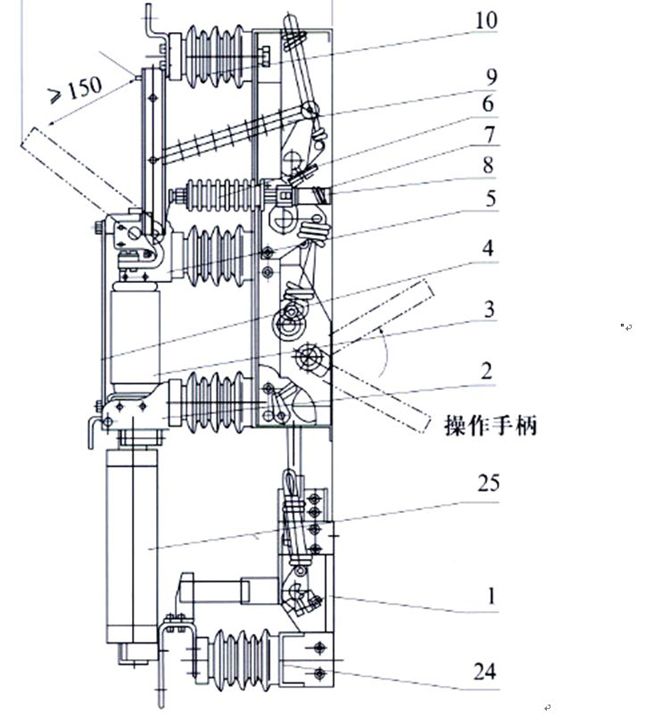

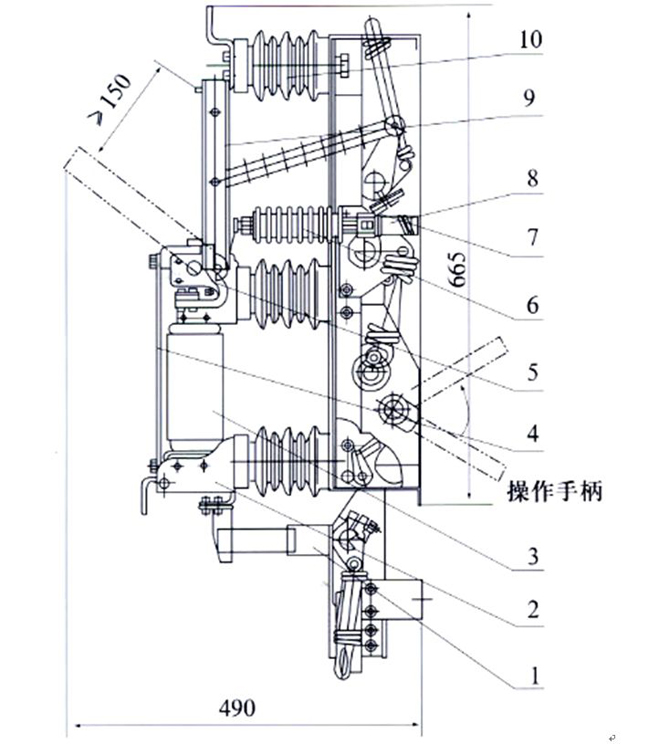

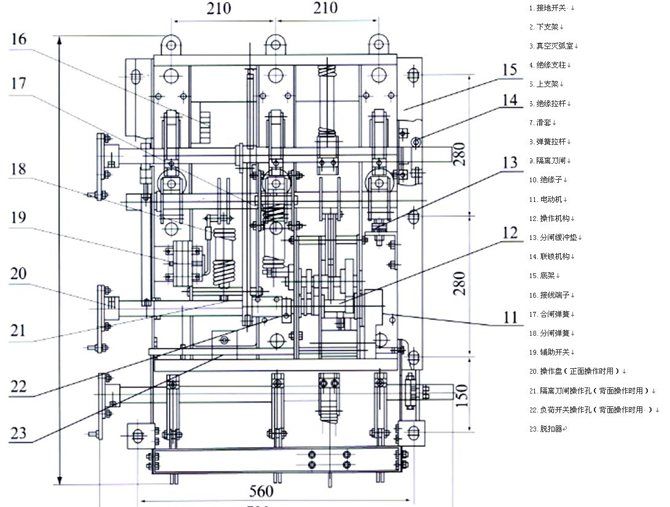

FZRN16A-12D户内真空负荷开关

添加时间：2024-8-3 14:09:01 作者：上海输配电气集团有限公司

FZN16A-12负荷开关概述：

FZN16A-12D/630-20型户内交流高压真空负荷开关及FZRN16A-12D/200-31.5型负荷开关-熔断器组合电器是我厂自行设计研制而成的.性能达到GB3804-90《3-63KV交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》（1990年版）国际标准及国家标准（报批稿）的要求。具有体积小、外形美观、安装灵活、操作力小、开断安全可靠、电寿命长、可频繁每操作、开断转移电流大、基本不需要维护，有明显的各里断口且具有手、电动二用功能，可实现远距离控制等优点。负荷开关-熔断器组合电器还具有保护变压器过载，防止设备缺相运行的功能。

FZN16A-12负荷开关主要用途

FZN16A-12D/630-20型负荷开关和FZRN16A-12D/200-31.5型组合电器适用交流50Hz，额定电压6-10KV的网络中。FZN16A-12D/630-20可开断负荷电流，FZRN16A-12D/200-31.5可开断负荷电流，过载电流和短路电流，特别适用于无油化，不检修及频繁操作要求的场所。本产品可配用CS6-Ⅰ型操作机构，也可在开关上直接操作，不必另附操作机构。选用FZN16A-12D/12-J型开关可同时实现电动和手动操作。

FZN16A-12负荷开关使用环境条件

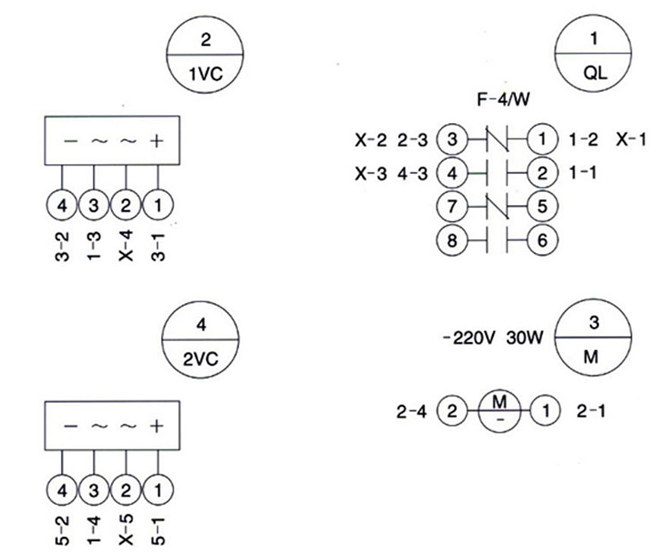

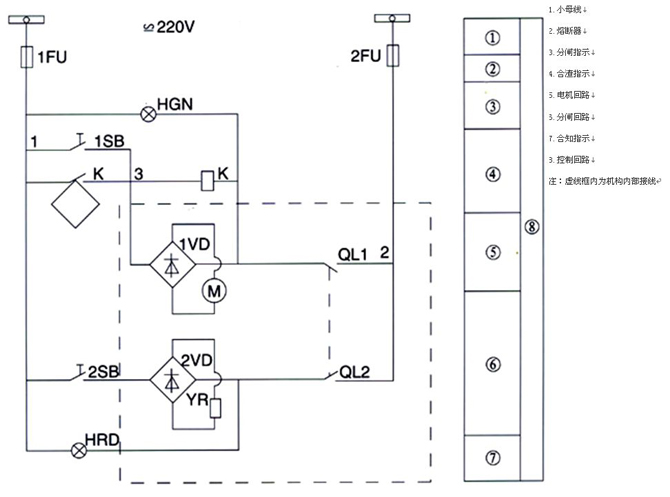

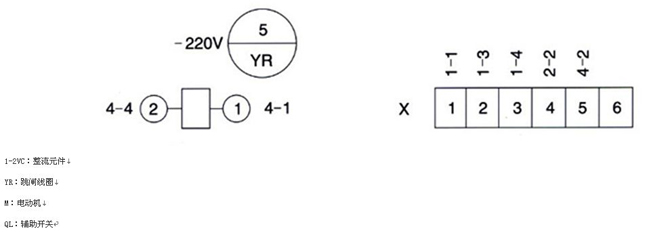

A 、周围空气温度：上限+40oC ;下限-25 oC b 、相对湿度：月平均值不大于90%；日平均值不大于95% c 、海拔不超过：1000m； d 、周围无腐蚀或可燃性气体等明显污染； e 、无经常性的剧烈震动。   FZN16A-12负荷开关型号说明：  技术数据 1.FZN16A-12D/630-20型负荷开关-熔断器组合电器组合电器的技术参数见表1： 序号 项目 单位 参数 1 额定电压及最高工作电压 KV 12 2 额定频率 Hz 50 3 额定电流 A 630 4 额定有功负载开断电流 A 630 5 额定闭环开断电流 A 630 6 5%额定有功负载断电流 A 31.5 7 额定电缆充电开断电流 A 10 8 额定电容开断电流 A 400 9 额定空载变压器开断电流 1600VA变压器空载电流 10 1min 工频耐受电压（有效值）对地、相间、真空断口/隔离断口 KV 42/48 11 全波雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口 KV 75/85 12 额定短时耐受电流（热稳定） KVIS 20/3 13 额定峰值耐受电流（动稳定） KV 50 14 额定短路关合电流 KV 50 15 额定电流开断次数 次 10000 16 机械寿命 次 10000 17 触头允许磨损累计厚度 mm 3 18 分合盏操作力距（力）   120（240） 19 额定分闸操作电压/电流 V/A ～220/0.5 20 额定分闸操作电压/电流 V/A ～220/3 2.FZRN16A-12D/200-31.5负荷开关-熔断器组合电流的技术参数见表2： 序号 项目 单位 参数 1 额定电压及最高工作电压 KV 12 2 额定频率 Hz 50 3 熔断器最大额定电流 A 200 4 额定转移电流 A 3150 5 熔断管触发开关的分闸时间 ms 310+5 6 额定短路开断电流（预期有效值） KA 31.5 7 额定短路开断关合电流（预期峰值） KA 80 8 1min工频耐受电压（有效值）对地、相间、真空断口/隔离断口 KV 42/48 9 雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口 KV 75/85 10 熔断器撞击输出能量 J 2-5 3.隔离开关装配技术参数见表3： 序号 项目 单位 参数 1 三相刚合位置不同期 mm ≤3 2 各相刚合位置偏斜 mm ≤2 3 触刀正压力 N 200±20 4 触刀最后分离点到静触头最小距离 mm ≥ 5 静触头与上支架间主回路电阻 υΩ ≤100 4.FZRN16A/12D/200-31.5型组合电器的配熔断器的技术阐述见表4. 型号 额定电压 熔断器额定电流 额定开断电流 熔体额定电流 SDLAJ,XRNT□ 12 40 50 6.3，10，16，20，25，31.5，40 SDLAJ,XRNT□ 100 50，63，71，80，100 SDLAJ,XRNT□ 125 125 德国SIBA公司 12 200 40 160，200 5.真空灭弧室装配调整的技术参数见表5： 序号 项目 单位 参数 1 触头开距 Mm ≤8+10 2 超行程（表现在超行程弹簧上） mm ≤5+10 3 平均合闸速度 m/s 06±0.2 4 平均分闸速度 m/s 1±0.2 5 三相触头分、合闸不同期性 ms ≤2 6 触头合闸弹跳时间 ms ≤2 7 带电体之间及相对地距离 mm ≥125 8 上，下支架间主回路电阻 υΩ ≤60 6.接地开关的技术参数见表6： 序号 项目 单位 参数 1 触头压力 N 200±200 2 接触面积   应大于视在面积的2/3 3 三相刚合位置不同期 mm ≤3 4 各相刚合位置偏斜 mm ≤1.5 5 关合速度 m/s ≥2.5   外形图 图1 FZN16A-12D/630负荷开关的外形及安装尺寸     图2 FZRN16A-12D/200-31.5型负荷开关-熔断器组合电器的外形及安装尺寸   负荷开关和组合电器的控制回路
