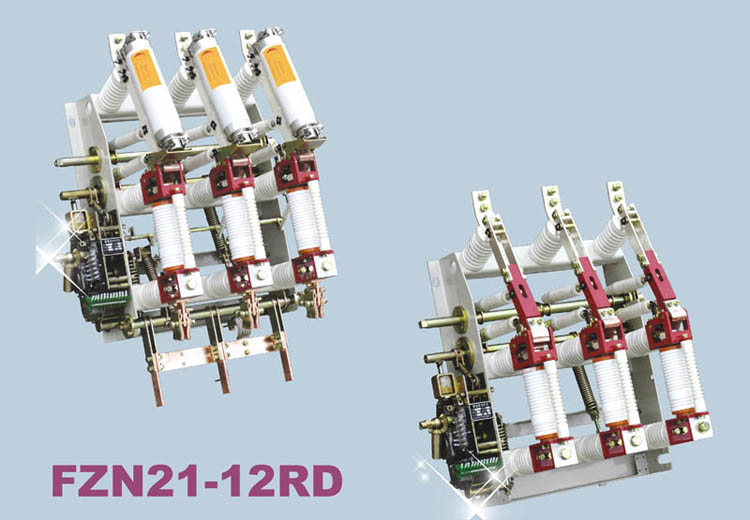

FZRN21-12D户内真空负荷开关

添加时间：2024-8-3 14:09:32 作者：上海输配电气集团有限公司

产品概述
    FZN21-12D/T630-20型户内高压真空负荷开关系三相交流50Hz的户内高压开关设备，适合于额定电压为12kV的配电系统中。开关具关合、承载、开断负荷及过负荷电流的能力；亦可开断、关合空载长线、空载变压器及电容器。
    FZRN21-12D/T125-31.5型户内高压真空负荷开关—熔断器组合电器，是该负荷开关与熔断器组合而成，除具有上述功能外还具有保护功能。

使用环境
海拔不超过1000米；
周围空气温度不高于+40℃及不低于-10℃；
空气相对温度不大于90%的户内场所（当温度为+25℃）；
无导电性尘埃的环境中；
无破坏金属和绝缘的腐蚀性气体的物体；
无剧烈震动和冲击的地方；
无燃烧与爆炸危险的环境中。

技术参数
1、负荷开关的主要技术参数：

序号	项目	单位	数值
1	额定电压	kV	10/12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定有功负载开断电流	A	630
5	额定闭环开断电流	A	630
6	5%额定有功负载开断电流	A	31.5
7	额定电缆充电开断电流	A	10
8	额定空载变压器容量	kVA	1250
9	1min工频耐受电压：（真空断口、相间、相对地/隔离断口）	kV	42/48
10	雷电冲击耐受电压：（真空断口、相间、相对地/隔离断口）	kV	75/85
11	额定短时耐受电流（热稳定）	kA/S	20/4
12	额定峰值耐受电流（热稳定）	kA	5
13	额定短路关合电流	kA	50
14	额定电流开断次数	次	10000
15	机械寿命	次	10000
16	真空灭弧室触头允许磨损厚度	mm	2
17	手动操作力距	Nm	≤200

2、组合电器的主要技术参数：

序号	项目	单位	数值
1	额定电压	kV	10/12
2	额定频率	Hz	50
3	熔断器最大额定电流	A	125
4	额定开断交接电流	A	3150
5	熔断器触发的开关分闸时间	ms	40±5
6	额定短路开断电流（有效值）	kA	31.5
7	额定短路关合电流（峰值）	kA	50
8	1min工频耐受电压：（真空断口、相间、相对地/隔离断口）	kV	42/48
9	雷电冲击耐受电压：（真空断口、相间、相对地/隔离断口）	kV	75/85
10	熔断器撞击器输出±能量	J	2-5

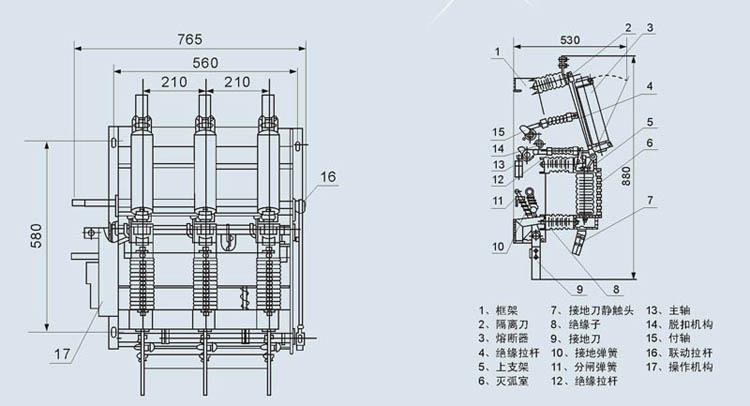

外形及安装尺寸图
