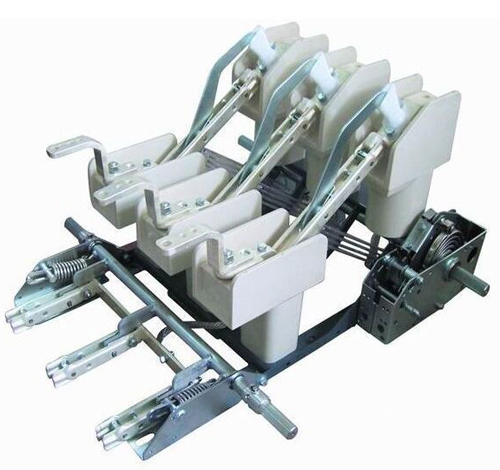

YFN18-12户内负荷开关

添加时间：2024-8-3 14:25:46 作者：上海输配电气集团有限公司

概述：

YFN18-12 户内产气式负荷开关是额定电压12KV，额定频率50Hz的三相高压开关设备用于分合负荷电流，闭环电器，空载变压器和电缆充电电流，关合短路电流，配装接地开关的负荷开关，可以承受短路电流，主要用于三相环网或终端供电的市区配电站和工业用电设备中，作负责控制盒短路保护之用。配有手动和电动操作机构，便于实现电力系统的三遥控要求。

正常使用环境：

a，周围空气温度：上限+40℃，下限-25℃

b，海拔高度不超过1000m

c，相对温度日平均值不大于95%，月平均值不大于90%

d，地震烈度不超过8度

e，无火灾，爆炸危险，化学腐蚀及剧烈振动的场所

主要技术参数：

序号	项目	单位	数据
			YFN18-12D/630-20	YFN18-12DR/100-31.5
1	额定电压	KV	12
2	额定频率	Hz	50
3	额定电流	A	630                                100
4	1min工频耐受电压	KV	对地及相间42、隔离断口48
	雷冲耐受电压		对地及相间75、隔离断口85
5	相间距	KA	170
	额定机械稳定电流	KA	5
6	额定热稳定电流	KA	50
9	额定电缆充电电流	A	10
	额定转移电流			1600
11	开断空载变压器容量	KVA	1250
12	额定短路开断电流	KA	31.5-50
13	额定短路控制电流（峰值）		50
14	额定有功负载开断电流		630
15	接地开关额定热稳定电流	KA/S	16/2
16	额定有功负载电流开断次数		100
17	机械寿命		2000
