GW5-40.5高压隔离开关

添加时间：2024-8-3 15:45:26 作者：上海输配电气集团有限公司

一、前言
GW5系列隔离开关自1996年投产以来，以其结构简单、性能良好、规格品种齐全，安装方式灵活多样而受到国内外用户的欢迎。它广泛地应用在我国35-110千伏的输变电网路中。
多年来我厂不断对本产品进行了改进。产品质量不断提高，规格品种增多，技术参数提高，满足GB1985--80户外隔离开关标准的要求。为了采用IEC标准，在征集用户意见的基础上，近年对GW5系列隔离开关进行了完善化设计。完善化的产品，电气和机械性能均有较大提高。

主要是：
1、泄漏比：普通性达到1.7CM/KV,防污型达到2.5CM/KV。
2、导电部分对地最小空气距离：35kv为400mm,60kv为630mm、110kv为1000mm。
3、动稳定电流：主闸刀达到100A；接地刀达到47KA。热稳定电流：主闸刀达到4秒31.5KA，接地刀达到4秒20KA。
4、增加传动箱，使三极联装十分方便，分合闸操作更为灵活轻便，准确可靠。
5、新设计的CS17G组合式手力机构，安装灵活，防雨性能好，并有指示灯和电磁锁。
6、机械寿命在不调整条件下连续分、合操作达10000次。

二、用途、特点
GW5系列隔离开关是由35KV、60KV和110KV三个电压等级组成的系列产品。供高压线路在无载情况下进行换接，以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用，在主闸刀处于正常分闸位置时，可提供一个符合安全要求的可见的绝缘距离，也可以用于分、合很小的电容电流或电感电流。

GW5系列隔离开关按照结构特点及使用场合分为如下几种类型。

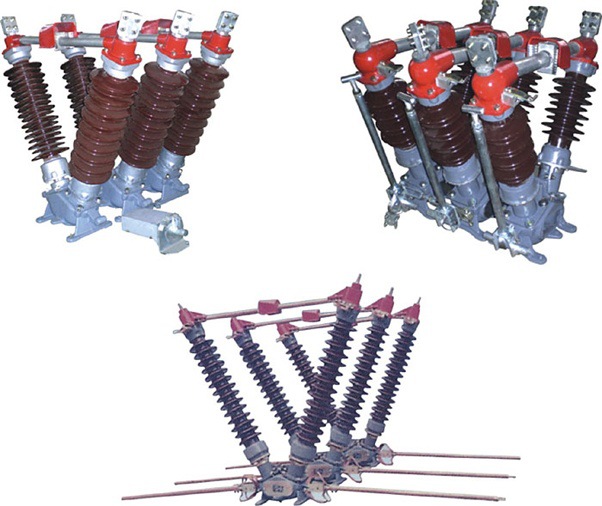

GW5-35、60、110型户外隔离开关是由三个独立的单相隔离开关组成的三相高压电器，又是派生其它特殊结构的基本单元，其外形图见1（a），图1（b）,以下简称为普通型隔离开关。
GW5-35、60、110w(Dw)型户外高压隔离开关，是在普通型（接地型）隔离开关的基础上将普通型棒式支柱绝缘子改成防污型棒式支柱绝缘子而成。适用于污秽地区。以下简称防污型隔离开关。
GW5-35、60、110K型户外隔离开关是在普通隔离开关上增设分闸弹簧、缓冲装置等零件而成。通常与JW1型接地开关联合使用，用以代替终端变压器高压侧的断路器。以下称为快分型隔离开关。
GW5-35、60、110Z型户外隔离开关，是在普通隔离开关在空间不同方位上进行安装布置而成。通常与JW1型接地开关联合使用，用以代替变压器高压侧的断路器。以下称为快分型隔离开关。特殊安装型又可以分为倒装、侧装、侧装、倾斜25°三种安装方式。其中倒装型隔离天关上所用棒式支柱绝缘子系特殊制造的倒伞式支柱绝缘子。
Gw5系列户外隔离开关规格全、种类多、性能可靠、结构简单、安装检修容易，适用范围广，通用性系列性强。当采用特种安装形式，时可使变电所布线更为灵活，并可大量减少占地面积，节省金属构架，若配用硬母线，则布线更为整洁、清晰。

三、技术数据
1、本系列隔离开关符合GB1985-80“交流高压隔离开关”标准的各项规定。
2、主要技术参数见表一

表一
分类	型号		额定电压（KV）	最高工作电压（KV）	额定电流（A）	主闸刀		接地刀		接地种类	所配机构
						极限通过电注（千安峰值）	4秒热稳定电流（千安有效值）	极限通过电注（千安峰值）	4秒热稳定电流（千安有效值）		主闸刀	接地刀
普通型（防污型）	GW5-35D、60DW、110		35 60 110	40.5 69 126	630	72	16	47	20	不接地	GS17G见注1	GS17G见注1
					1000 1250 1600 2000	100	31.5			单接地
										双接地
快分型（防污型）	GW5-35D、60K KW、110				630	72	16			不接地
					1000	100	31.5
					1250	100	31.5
特殊型（防污型）	GW5-35、60Z、110ZW	倒装			630	72	16	47	20	不接地
		侧装			1000	100	31.5			单接地
		倾斜25			1250	100	31.5			双接地
