GW9-12高压隔离开关

添加时间：2024-8-3 15:46:01 作者：上海输配电气集团有限公司

一：产品概述：

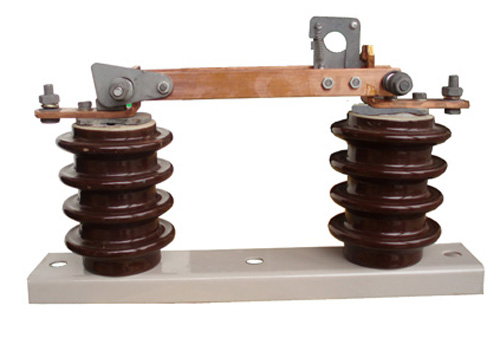

    GW9-12型户外隔离开关是单相交流50Hz高压开关设备，用于10KV的电力系统中，作为有电压无负载的情况下接通或分断电源使用。本产品为单断口垂直打开式结构，单极隔离开关支柱绝缘子安装在各自底架上，主要由底座、支柱绝缘子、主导电回路部分、自锁装置等组成。采用闸刀式结构分合闸达到切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分合闸时用绝缘钩棒操作机构部分，闸刀有自锁装置。

    隔离开关分合时用绝缘钩棒操作，绝缘钩棒扣住隔离开关锁钩，拉动锁钩向分闸方向，解开自锁装置后带动与之相连的导电板旋转实现分闸动作，合闸时由绝缘钩棒顶住隔离开关锁钩带动转轴旋转，使之相连的导电板转动至合闸位置，此时自锁装置将隔离开关锁定在合闸位置。

     本型隔离开关可安装于支柱、墙壁、天花板、横架或金属架上，也可以立装、斜装，但安装位置应使触刀打开时趋向下方。

二：使用环境：

1， 海拔高度：≤1000m；

2， 环境温度：-30度~40度，高寒地区≤-40度；

3， 风压：≤700Pa,(相当于风速34m/s);

4， 地震强度：≤8度；

5， 无频繁剧烈震动场所；

6， 普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学沉积、盐雾、灰尘及其它爆炸性、侵蚀性的物质。防污型适用于污秽地区，但不应有引起火灾及爆炸物质。

三：技术参数：

项目			单位	参数
额定电压			KV	10		12		15
最高工作电压			KV	12		12		7.5
额定 绝缘 水平	1min工频耐受电压（有效值）	对地	KV	40		40		40
		断口	KV	47		47		47
	雷电冲击耐受电压（峰值）	对地	KV	105		105		105
		断口	KV	120		120		120
额定频率			Hz	50
额定电流			A	200	400	630	800	1000	1250
4秒热稳定电流（有效值）			KA	6.3	12.5	20	25	25	31.5
动稳定电流（有效值）			KA	16	31.5	50	63	63	80
爬电距离			mm	300			380
机械寿命			次	2000			2000

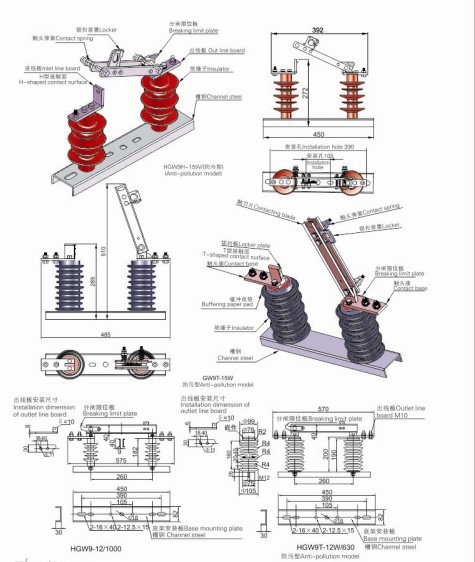

四：尺寸安装图
