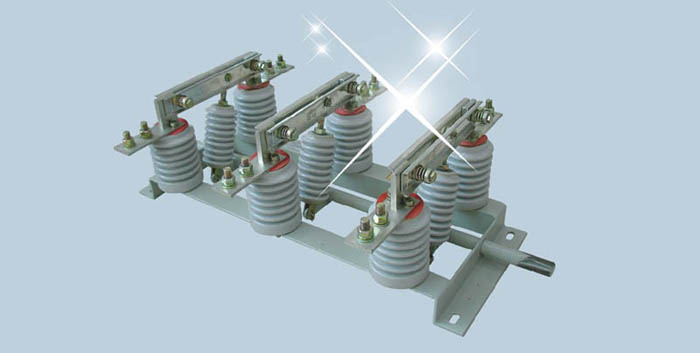

GN19-12高压隔离开关

添加时间：2024-8-3 15:47:36 作者：上海输配电气集团有限公司

产品适用范围
GN19-10系列户内高压隔离开关（以下简称隔离开关）为额定电压10KV，三相交流50Hz的户内装置。


使用环境条件如下：
a、海拔高度不超过1000M。
b、环境温度不高于+40℃不低于-30℃。
c、相对湿度不大于90%（+25℃）时；

隔离开关不适用于：
a、安装场所应无严重影响开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其他爆炸性、侵蚀性物质。
b、安装场所应无频繁的剧烈振动。

技术参数
隔离开关主要技术参数列于表1中：

表1
开关型号	额定电压KV	最大工作电压KV	额定电流A	动稳定电流KA（峰值）	4秒热稳定电流KA（有效值）
GN19-10/400/12.5	10	11.5	400	31.5	31.5
"630/20	10	11.5	630	50	20
"1000-31.5	10	11.5	1000	80	31.5
"1250-40	10	11.5	1250	100	40
GN19-10C1/400-12.5	10	11.5	400	31.5	31.5
"630/20	10	11.5	630	50	20
"1000-31.5	10	11.5	1000	80	31.5
"1250-40	10	11.5	1250	100	40
GN19-10C2/400-12.5	10	11.5	400	31.5	31.5
"630/20	10	11.5	630	50	20
"1000-31.5	10	11.5	1000	80	31.5
"1250-40	10	11.5	1250	100	40
GN19-10C3/400-12.5	10	11.5	400	31.5	31.5
"630/20	10	11.5	630	50	20
"1000-31.5	10	11.5	1000	80	31.5
"1250-40	10	11.5	1250	100	40

注：GN19-10型为平装型，GN19-10C型为穿墙型（带套管）

主要结构
GN19-10/400、630、1000、1250型隔离开关的每相导电部分通过两个支柱绝缘子固定在底架上，（GN19-10C/400、630、1000、1250型号，分为C1、C2一侧为支住绝缘子，另一侧为套管；C3两侧为套管）本相平行安装。导电部分由触刀和静触头组成，每机触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴相连，主轴通过拐臂与连杆和CS16-1（T）型操动机构相连，操动机构上借连动杆（用户自备）接至辅助开关一起连动。
导电部分主要由触刀与静触头组成，静触头装在两端的支柱绝缘子上，每相触刀由两片槽形铜片组成，它不仅增大了触刀散热面积，对降低温升有利，而且提高了触刀的机械强度，使开关的动稳定性提高，触刀一端通过轴销（螺栓）安装在静触头上，其接触触刀的另一端与静触头系可分连接，而触刀接触压力靠两端接触弹簧来维持。
GN19-10/1000 1250及GN19-10/1000 1250在接触处安装有磁锁压板，加磁锁板的目的是：当短路电流通过时加强了两槽形触刀之间的吸引力，亦增加了接触处的接触压力，因而提高了开关触头的动稳定性。400 630安隔离开关极限通过电流较小，刀片距离较近，因此结构上没有加磁锁板。
    底架装配：由底架主轴、限值板（停档）组成，限位板主要用来保证导电触刀“分”“合”时得到所要求的终点位置。
