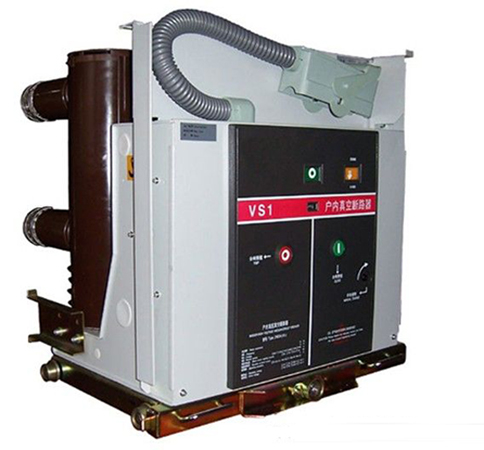

ZN63(VS1)-12手车式户内高压真空断路器

添加时间：2024-8-3 14:37:18 作者：上海输配电气集团有限公司

产品概述

    ZN63(VS1)-12户内高压真空断路器是三相交流50Hz，额定电压为12kV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，并适合于频繁操作的场所。采用VET操动机构与断路器本体一体化，设计即可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。主回路部分可采用整体固封极柱，以实现断路器小型化、高可靠、免维护，可配用KYN28A-12(GZS)等中置手车式开关柜，也可配用于XGN固定式开关柜。

使用环境

1.手车式户内高压真空断路器ZN63(VS1)-12)1. 环境温度：不高于40℃，不低于-10℃(允许在-30℃时储运)。

2. 海拔高度：不超过1000m。

3. 相对湿度：日平均值不大于95％，饱和蒸汽压日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。

4. 地震烈度：不超度8级。

5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

2. 海拔高度：不超过1000m。

3. 相对湿度：日平均值不大于95％，饱和蒸汽压日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。

4. 地震烈度：不超度8级。

5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

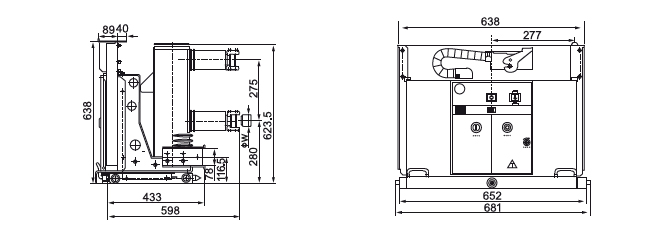

外形尺寸(手车式户内高压真空断路器ZN63(VS1)-12)ZN63(VS1)-12/1250(800)

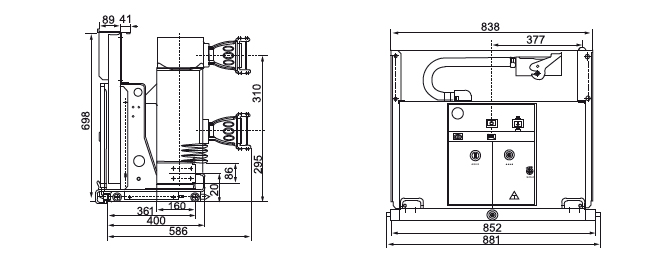

ZN63(VS1)-12/2000-3150(1000)

主要技术参数(手车式户内高压真空断路器ZN63(VS1)-12)

序号	项目		单位	参数
1	额定电压		KV	12
2	额定绝 缘水平	额定雷电冲击耐受电压峰值	KV	75
		1 min工频耐压		42
3	额定短路开断电流		KA	20/25	31.5	40
4	额定电流		A	630 1250	630 1600 2500 1250 2000 3150	1250 1600 2000 2500 3150 4000
5	额定热稳定电流(有效值)		KA	20/25	31.5	40
6	额定动稳定电流(峰值)			63	80	100
7	额定短路关合电流(峰值)			63	80	100
8	额定短路开断电流开断次数		次	50
9	二次回路工频耐受电压(1min)		V	2000
10	额定操作顺序			分-0.3s-合分-180s合分
				分-180s-合分180s合分(40kA)
11	额定热稳定时间		S	4
12	额定单个/背对背电容器组开断电流		A	630/400 800/400(40kA)
13	机械寿命		次	10000
