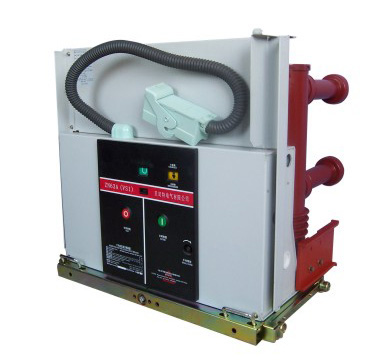

ZN63(VS1)-24手车式户内高压真空断路器

添加时间：2024-8-3 14:38:36 作者：上海输配电气集团有限公司

产品概述
ZN63(VS1)-24型户内高压真空断路器为额定电压 24kV、三相交流50Hz的户内高压开关设备，适用于发电厂、变电所及工矿企业等输配电系统的控制或保护开关，尤其适用于高海拔地区开断重要负荷及频繁操作的场所。
断路器的制造符合我国国家标准GB1984-2003《交流高压断路器》、DL/T403-2000《3.6～40.5kV户内真空断路器订货技术条件》以及相关的IEC标准，并具有可靠联锁功能。断路器的操动机构为弹簧储能式，可以用交、直流储能操作，也可用手动操作。断路器同时能配长寿命的永磁操动机构，机械寿命能达6万次，可用于极其频繁操作的场合。断路器设计成前后分装的结构形式，既可用作固定安装的单元，也可与底盘车配装成中置式单元使用。

使用环境

1. 海拔高度：低于1000m；
2. 环境温度：最高＋40℃，最低-15℃
3. 相对湿度：日平均值不大于95%，月平均不大于90%
4. 地震烈度：低于8级
5. 无火灾、爆炸、无腐蚀性气体及剧烈振动的场所。

技术参数

序号	项目	单位	技术参数
1	额定电压	kV	24
2	额定频率	Hz	50
3	额定电流	A	630、1250、1600、2000、3150
4	额定短路开断电流	kA	20 25 31.5
5	额定短路关合电流(峰值)	kA	50 63 80
6	额定短路持续时间	s	4
7	额定短路开断电流开断次数	次	30
8	额定操作顺序		0-0.3s-CO-180s-CO
9	额定雷电冲击耐受电压(断口)	kV	125
10	额定1min工频耐受电压(断口)	kV	65
11	合闸时间	ms	≤70
12	分闸时间	ms	≤50
13	机械寿命	次	20000
14	额定储能和操作电压	V	220/110
15	开断时间	ms	≤80
16	储能时间	s	≤10

机械特性调整参数

序号	项目	单位	技术参数
1	触头开距	mm	14±1
2	触头超行程	mm	3.5±1
3	合闸速度	m/s	1.0 ±0.2
4	分闸速度	m/s	1.3±0.2
5	触头合闸弹跳时间	ms	≤2
6	额定触头压力	N	20kA(2400±200) 25kA(2400±200) 31.5kA(3100±200)
7	三相合、分闸不同期性	ms	≤2

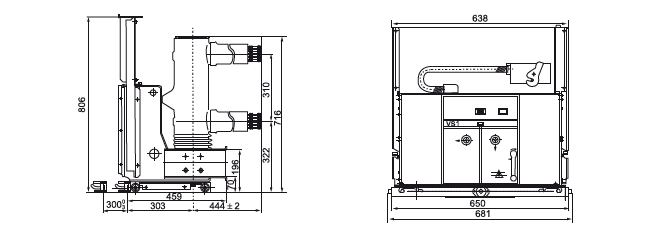

结构及外形尺寸(手车式户内高压真空断路器ZN63(VS1)-24)ZN63（VS1）-24/1250（800柜）

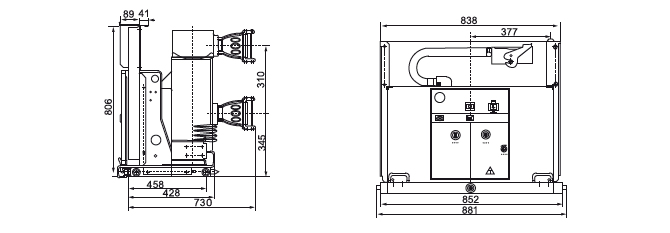

ZN24(VS1)-12/2000-3150(1000)

ZN24(VS1)-12/2000-3150(1000)
