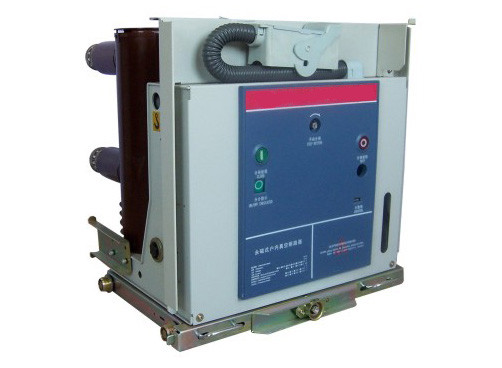

ZN73(VS1)-12M永磁真空断路器

添加时间：2024-8-3 14:39:21 作者：上海输配电气集团有限公司

概述

VS1-12型户内永磁真空断路器(以下简称断路器)是用于12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。由于断路器采用CKY型永磁机构与直接传动结构设计，使其具有优异的性能，特别适用于频繁操作，或多次开断短路电流的场所。断路器配用专用推进机构，组成手车单元。

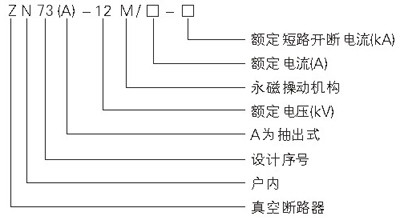

型号及含义

主要技术参数

序号 项目 单位 数据 1 额定电压 KV 12 2 最高工作电压 KV 630 630 630 3 额定电流 A 1250 1250 1250 4 额定短路开断电流 KA 20 25 31.5 5 额定短路关合电流 KA 50 63 80 6 额定峰值耐受电流 KA 50 63 80 7 4S额定短路耐受电流 KA 20 25 31.5 8 额定绝缘水平 工频耐压（额定开断前后） KV 42（断口48） 冲击耐压（额定开断前后） 75（断口84） 9 额定操作顺序   分-0.3-合分180s-合分 10 机械寿命 次 1000 11 额定短路开断电流开断次数 次 50 12 操作机构额定合闸电压（直流） V 110,220 13 操作机构额定分闸电压（直流） V 110,220 14 触头行程 mm 11±1 15 超行程（触头弹簧压缩长度） mm 3.5±0.5 16 三相分、合闸弹跳时间 ms ≤2 17 触头合闸弹跳时间 ms ≤2 18 平均分闸速度 m/s 0.9~0.12 19 平均合闸速度 m/s 0.4~0.8 20 分闸时间 最高操作电压下 s ≤0.05 最低操作电压下 ≤0.08 21 合闸时间 s 0.1 22 各相主回路电阻 υΩ 60 50 23 动静触头、允许磨损累积厚度 mm 3

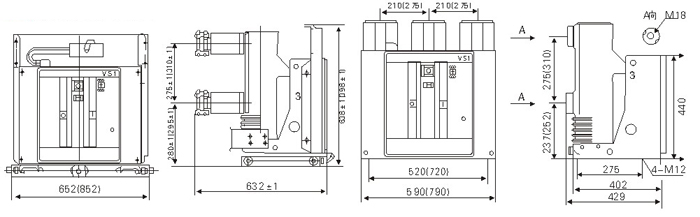

外形及安装尺寸
