ZN28A-12真空断路器（一体式）

添加时间：2024-8-3 14:40:26 作者：上海输配电气集团有限公司

 概述
ZN28A-12系列户内交流高压真空断路器是三相交流50Hz、额定电压为10kV的户内高压电器，主要装设在固定式高压开关设备中，供工矿企业、发电厂及变电站做电气设施的保护和控制之用，适用于频繁操作的场所。
本型号断路器符合GB1984《交流高压断路器》标准的规定。

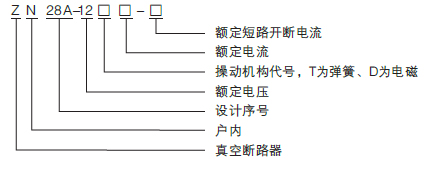

型号及含义

使用条件
正常使用条件
a) 周围空气温度：-10℃～+40℃；
b) 海拔高度：不超过1000m;
c) 湿度条件：日相对湿度的平均值不超过95%，月相对湿度平均值不超过90%，日水蒸汽压力的平均值不超过2.2kPa,月水蒸汽压力平均值不超过1.8kPa；
d) 周围空气未明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；
e) 来自开关设备和控制设备外部的振动或地动是可以忽略的；
f) 在二次系统中感应的电磁干扰的幅值不超过1.6kV。

使用条件
根据国家标准GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正常使用条件下运行。若用户使用的工作条件与正常使用条件有差异，如：安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，应和制造厂进行协商，并取得一致意见。

工作电源

断路器配CD17电磁机构或CT19弹簧机构时，其电源参数及接线图见机构说明书。

技术参数

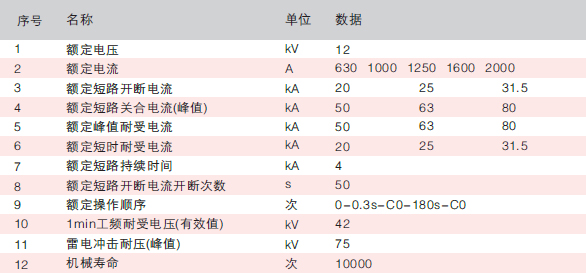

真空断路器主要技术参数

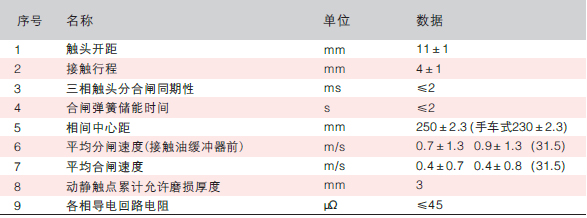

真空断路器装配调整后机械特性参数

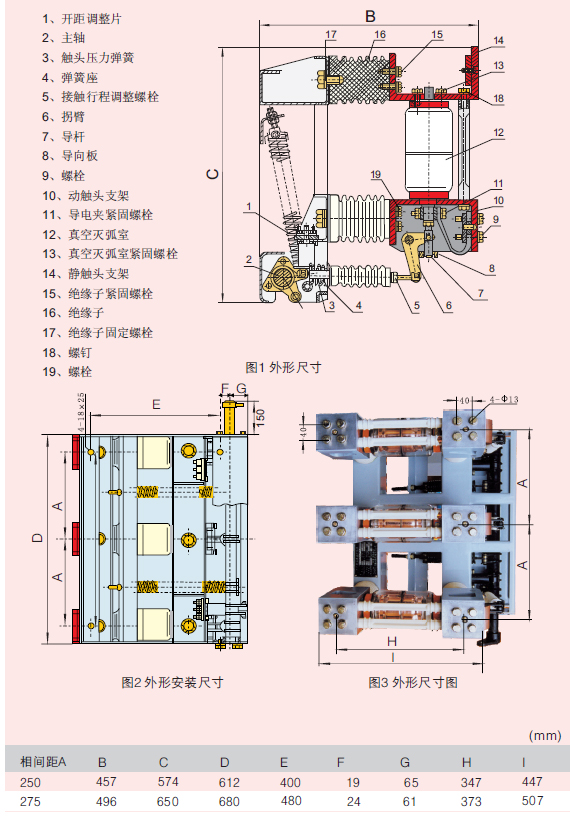

断路器外形尺寸图

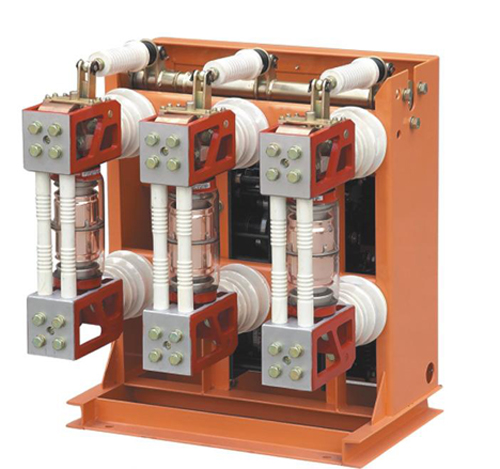

产品外形及安装尺寸图1、图2

 安装与调试
安装前检查
开箱后，应检查真空灭弧室有无破裂、漏气、产品、铭牌、合格证是否与定货合同相符合，装箱清单是否与实物相符，完好无损后再清理表面灰尘污垢。且工频耐压法检查真空灭弧室的真空度(开关分闸)，在断口间施加工频电压42kV1min，无击穿现象即为合格。
