ZN23-40.5户内高压真空断路器

添加时间：2024-8-3 14:44:14 作者：上海输配电气集团有限公司

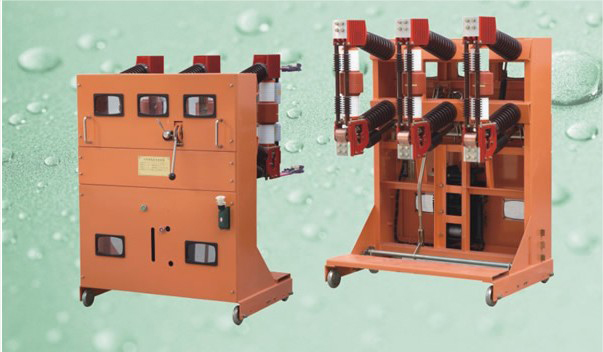

产品概述
ZN23-40.5系列户内高压真空断路器是三相交流50Hz，额定电压为40.5kV的户内装置，配有CT19弹簧操动机构。产品分为固定式和手车式两种。固定式是配置XGN17-40.5箱式固定式高压开关柜中使用；手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC高压开关柜中使用，也可配置在KYN10-40.5手车上在KYN10-40.5组装式金属封闭开关柜中使用。本系列产品技术参数高、开断能力强、动作可靠、性能稳定、寿命长、维护简便，且无爆炸危险及污染，供工矿企业，发电厂及变电站控制之用，并适用于频繁操作的场所，也可用于切合电容器组等特殊场合。

使用环境
1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃;
2、海拔：1000m;
3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）；饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa
4、振福：地震烈度不超过8度；
5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

技术参数

序号	项目	单位	参数
1	额定电压	kV	40.5
2	额定电流	A	1250 1600 2000
3	额定短路开断电流	kA	25 31.5
4	动稳定电流（峰值）	kA	63 80
5	4s热稳定电流	kA	25 31.5
6	额定短路关合电流（峰值）	kA	63 80
7	额定短路电流开断次数	次	20
8	额定操作顺序		分-0.3s-合分-180s-合分
9	额定操频率	Hz	50
10	额定雷电冲击耐受电压（全波）	kV	185
11	1min 工频耐受电压	kV	95
12	合闸时间	ms	≤75
13	分闸时间	ms	≤60
14	机械寿命	次	10000
15	额定工作电压	V	AC DC110 AC DC 220

主要机械调整参数

序号	项目	单位	参数
1	触头开距	mm	25±3
2	接触行程	mm	8±2
3	平均合闸速度	m/s	0.6～0.9
4	平均分闸速度	kA	1.8～2.2
5	三相分合不同期性	ms	≤2
6	触头合闸弹跳时间	ms	≤3
7	油缓冲器缓冲行程	mm	15±1
8	触头允许磨损累计厚度	mm	3
9	各相回路电阻	μΩ	≤50

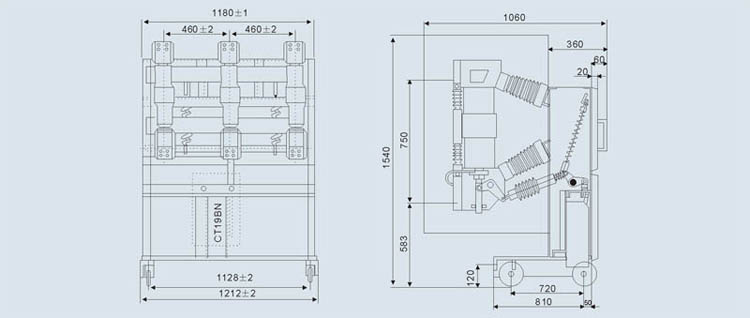

外形及安装尺寸图
