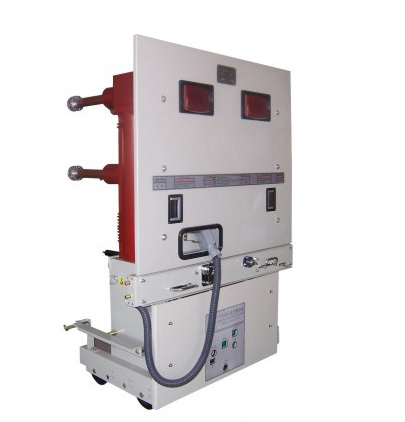

ZN85-40.5系列户内高压真空断路器

添加时间：2024-8-3 14:45:24 作者：上海输配电气集团有限公司

1. 概述
ZN85-40.5(3AV3)型户内交流高压真空断路器(以下简称“断路器”)适用于交流50Hz.35kV电力系统中，可供工矿企业、发电厂及变电站等作为保护和控制设备之用,并适用于频繁操作的场合。本产品性能符合国家标准GB1984《交流高压断路器》及JB3855《3.6-40.5kV户内交流高压真空断路器》等标准的规定。

2. 型号及含义

3. 使用条件
3.1 周围空气温度：不超过40℃；日平均温度不超过35℃；最低周围空气温度为－25℃。
3.2 空气相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压日平均值不大于2.2kPa；
月平均值不大于1.8kPa；
3.3 海拔高度：不超过1000m；
3.4 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；
3.5 来自开关设备和控制设备外部的振动或地动是可以忽略的；
3.6 在二次系统中感应电磁干扰的幅值不超过1.6kV。

4. 技术参数

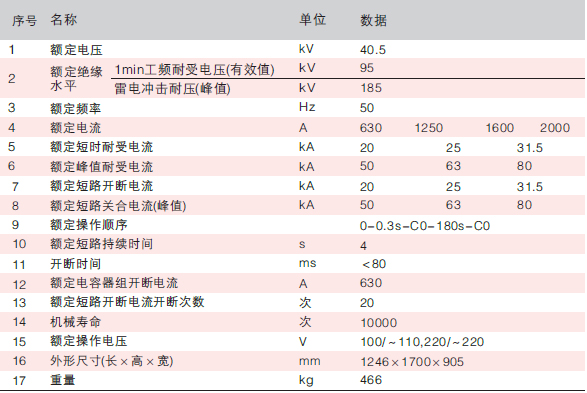

4.1 断路器主要技术参数

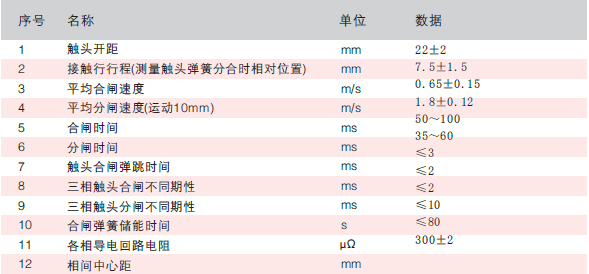

4.2 断路器装配调整后的机械特性技术参数



5. 主要技术参数

5.1 结构特点

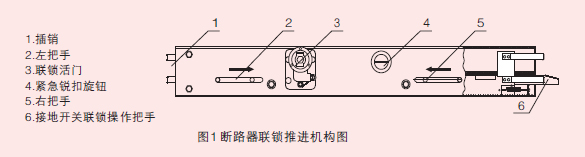

5.1.1 断路器采用一体化和模块化设计，整体结构简单合理，采用上下置，灭弧室部分在上面，联锁和操动部分在下面。使用专用的弹簧气操动机构，无需调整，动作稳定可靠。

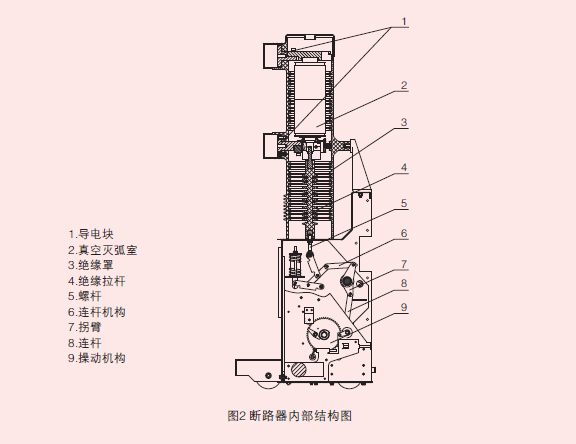

5.1.2 断路器的三相导电回路的真空灭弧室布置在封闭的绝缘筒内，其绝缘筒采用机电性能可靠的材料并用成熟的真空浇注工艺而成。这样不仅使相间绝缘性能显著提高，而且使每相回路不受外界恶劣环境的影响，可以防止灰尘和异物进入主导回路，并缩小了断路器的整体尺寸。
5.1.3 断路器采用美国Cutler-Hammer公司生产的WL-35855X型真空灭弧室或采用国内新设计线圈式纵向强磁场结构真空灭弧室。它采用陶瓷外壳，铜墙铬触头材料，具有外形尺寸小，绝缘水平高、灭弧能力强，电寿命长及优良的开断和关合短路电流的性能。



6. 使用与维护
开箱后按装箱单检查随机文件和备品备件是否完整和齐全。检查整机是否有明显的变形和损伤，绝缘筒有否破裂，是否有受潮现象。用工频耐压法检查灭室的真空度。具体的方法是：使断路器处于分闸状态，在真空灭弧室的断口间施加工频电压95kV/1min若无击穿闪络现象，既为完好。
