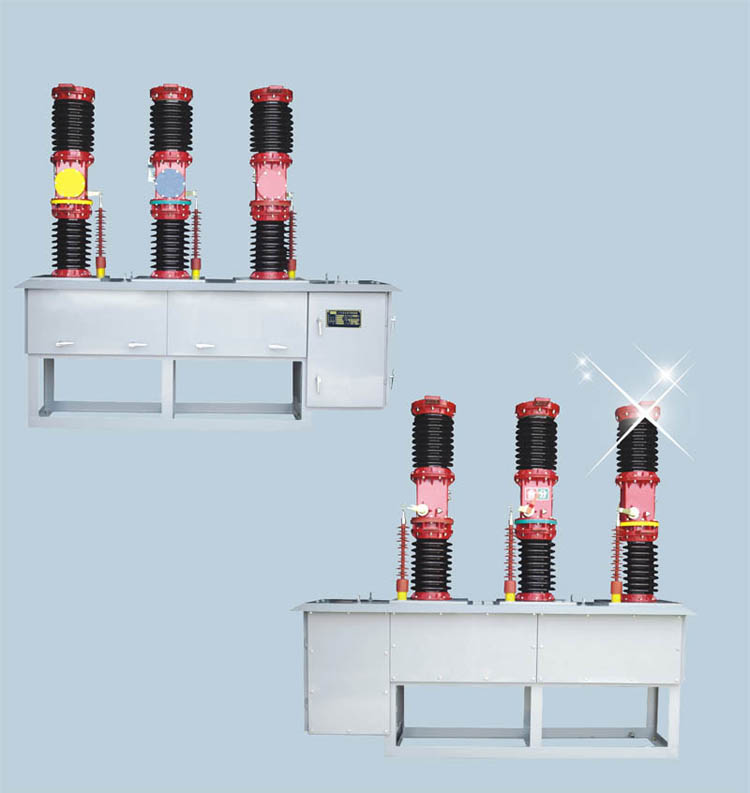

ZW7-40.5型户外高压真空断路器

添加时间：2024-8-3 14:50:19 作者：上海输配电气集团有限公司

产品概述

ZW7-40.5型户外高压真空断路器系三相交流50Hz，额定电压为40.5KV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。ZW7-40.5型真空断路器，主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长、安装维护方便等特点。

技术参数

项目			单位	参数
额定电压			KV	40.5
额定电流			A	1600	2000
额定短路开断电流			KA	25	31.5
额定短路关合电流（峰值）				63	80
额定短时耐受（热稳定）电流				25	31.5
额定峰值耐受（动稳定）电流				63	80
额定短路持续时间			S	4
额定绝缘水平	1min工频耐受电压	干式	KV	95
		湿式		80
	雷电冲击耐受电压（峰值）			185
额定操作顺序                        分-0.3S-合分-180S-合分
额定短路开断电流开断次数			次	20
全开断时间（配弹簧操动机构）			ms	≤80
机械寿命			次	10000
额定操作电压			V	～ 220 —
触头开柜			mm	20 +3.0 -2.0
触头超程			mm	5±1
弹跳时间			ms	≤5
每相回路  直流电阻			μΩ	≤120
断路器外形尺寸（长×高×宽）			mm	2335×2275×500
断路器带机构总质量			kg	1100

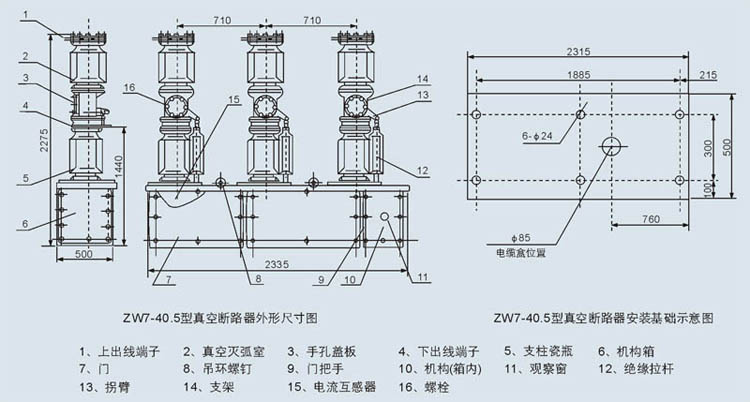

外形及安装尺寸图

产品订货须知事项
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
